鋼管的型號規格如何表示

文章來源：http://m.xzhcwl.com 發布時間：2024-07-26 14:48:29 瀏覽次數：22

鋼管的型號規格/a_鋼管的型號規格如何表示

大家好，今天我來給大家講解一下關于鋼管的型號規格/a的問題。為了讓大家更好地理解這個問題，我將相關資料進行了整理，現在就讓我們一起來看看吧。

文章目錄列表:

1.鍍鋅鋼管各規格標準外徑
2.鋼管規格表示方法有哪些
3.鋼管標準管徑
4.國標管材的規格型號是什么？
5.無縫鋼管規格表示方法？
6.鍍鋅管尺寸規格表

鍍鋅鋼管各規格標準外徑

1、DN15型號外徑為21.3mm

2、DN20型號外徑為26.9mm

3、DN25型號外徑為33.7mm

4、DN32型號外徑42.mm

5、DN40型號外徑為48.3mm

6、DN50型號外徑為60 mm

7、DN65型號外徑為76.1mm

8、DN80型號外徑為88.9mm

9、DN100型號外徑為114.3mm

10、DN125型號外徑為140mm

11、DN150型號外徑為168.3mm

12、DN200型號外徑為219.1mm。

擴展資料

熱鍍鋅鋼管廣泛應用于建筑、機械、煤礦、化工、電力、鐵道車輛、汽車工業、公路、橋梁、集裝箱、體育設施、農業機械、石油機械、探礦機械等制造工業。

鍍鋅鋼管表面有熱浸鍍或電鍍鋅層的焊接鋼管。鍍鋅可增加鋼管的抗腐蝕能力，延長使用壽命。鍍鋅管的用途很廣，除作輸水、煤氣、油等一般低壓力流體的管線管外，還用作石油工業特別是海洋油田的油井管、輸油管，化工焦化設備的油加熱器、冷凝冷卻器、煤餾洗油交換器用管，以及棧橋管樁、礦山坑道的支撐架用管等。

百度百科-鍍鋅鋼管

鋼管規格表示方法有哪些

不銹鋼管規格型號表按照公稱通徑可以分為DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300。

外徑分別對應為I系管材，16.00mm、20.00mm、25.40mm、32.00mm、40.00mm、50.80mm、76.16mm、88.90mm、101.6mm、133.0mm、159.0mm、219.0mm、273.0mm、325.0mm。

II系管材，15.88mm、22.22mm、28.58mm、34.00mm、42.70mm、48.60mm、76.16mm、88.90mm、101.6mm、133.0mm、159.0mm、219.0mm、273.0mm、325.0mm。壁厚對應為0.8mm、1.0mm、1.0mm、1.2mm、1.2mm、1.2mm、2.0mm、2.0mm、2.0mm、2.5mm、2.5mm、3.0mm、3.0mm、3.0mm。

發展：

不銹鋼鋼管是一種中空的長條圓形鋼材，廣泛用于石油、化工、醫療、食品、輕工、機械儀表等工業輸送管道以及機械結構部件等。另外，在折彎、抗扭強度相同時，重量較輕。所以也廣泛用于制造機械零件和工程結構，也常用作家具廚具等。

凡是兩端開口并具有中空的斷面，而且其長度與斷面周長之比較大的鋼材，都可以稱為鋼管。當長度與斷面周長之比較小時，可稱為管段或管形配件，它們都屬于管材產品的范疇。六十多年以來，建筑師們一直選用不銹鋼來建造成本效益好的永久性建筑物。

鋼管標準管徑

常用鋼管規格表如圖所示：

大外徑系列，規格，DN-公稱直徑，Ф－外徑，?

DN10—Ф14mm，DN15—Ф18mm，DN20—Ф25mm，DN25—Ф32mm，DN32—Ф38mm，

DN40—Ф45mm，DN50—Ф57mm，DN65—Ф76mm，DN80—Ф89mm，DN100—Ф108mm，

DN125—Ф133mm，DN150—Ф159mm，DN175—Ф194mm，DN200—Ф219mm，DN225—Ф

245mm，DN250—Ф273mm，?DN300—Ф325mm，DN350—Ф377mm，DN400—Ф426mm，

DN450—Ф480mm。

公稱通徑是管路系統中所有管路附件用數字表示的尺寸，公稱通徑是供參考用的一個方便的圓整數，與加工尺寸僅呈不嚴格的關系。

公稱通徑用字母“DN”后面緊跟一個數字標志。這是緣自金屬管的管璧很薄，管外徑與管內徑相差無幾，所以取管的外徑與管的內徑之和的平均值當作管徑稱呼。

dn與無縫鋼管dn及inch的區別

dn:公稱直徑de:當量計算直徑

inch:英寸，長度單位，1inch=25。4mm

dn(nominaldiameter)，nb(nominalbore)，od(outsidediameter)

例無縫鋼管?dn鋼管dn50，sch20，鍍鋅鋼管nb2”，sch20

外徑與dn，nb的關系如下：

------dn(mm)--------nb(inch)-------od(mm)

15--------------1/2--------------21.3

20--------------3/4--------------26.7

25--------------1----------------33.4

冷軋無縫管--------------11/4-----------42.2

40--------------11/2-----------48.3

50--------------2-----------60.3

65--------------dn/2-----------73.0

80--------------3-----------88.9

100--------------4------------114.3

125--------------5------------139.8

150--------------6------------168.3

200---------------8------------219.1

參考資料：

百度百科：鋼管公稱直徑

國標管材的規格型號是什么？

6mm。

1、水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱直徑DN表示。

2、無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑×壁厚表示。

3、 鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑D表示。

4、塑料管材，管徑宜按產品標準的方法表示。

擴展資料：

注意事項：

焊縫與鋼管縱向平行的鋼管就是直縫鋼管，通常分為公制電焊鋼管、電焊薄壁管、變壓器冷卻油管等等。生產工藝簡單，生產效率高，成本低，發展較快是直縫鋼管的一些優點。其中，根據不同的目的，有不同的后道生產工序(可以粗略地分為腳手架管，電線套管，支架管，流體管，護欄管等)。

普通焊管用于輸送低壓流體，由Q195A，Q215A和Q235A鋼制成，也可以由其他易于焊接的低碳鋼制成。鋼管需要進行水壓，彎曲，壓扁等實驗，對表面質量有一定要求。通常，交貨長度為4-10m，通常需要將其固定為一定長度(或兩倍長度)。加厚鋼管有兩種，根據有螺紋和無螺紋的管端形式將鋼管分為焊接鋼管尺寸的兩種。

百度百科-鋼管

無縫鋼管規格表示方法？

國標水管的規格型號規格：DN15(4分管)、DN20(6分管)、DN25(1寸管)、DN32(1寸2管)、DN40(1寸半管)、DN50(2寸管)、DN65(2寸半管)、DN80(3寸管)、DN100(4寸管)、DN125(5寸管)、DN150(6寸管)、DN200(8寸管)等。

4分管是按英寸來說的，因此4分管就是1/2英寸(4/8=1/2)，而一英寸=25.4mm，所以4分管的內徑就是25.4/2=12.7mm，而這就是DN15水管的內徑。 4分是英制管道直徑長度的叫法，即1/2英寸等于公制的15mm. 1英寸等于8分、合公制的25.4mm。 6分=3/4英寸=20mm。?

國標鋼管的分類

無縫鋼管分熱軋和冷軋（撥）無縫鋼管兩類。

熱軋無縫鋼管分一般鋼管，低、中壓鍋爐鋼管，高壓鍋爐鋼管、合金鋼管、不銹鋼管、石油裂化管、地質鋼管和其它鋼管等。

冷軋（撥）無縫鋼管除分一般鋼管、低中壓鍋爐鋼管、高壓鍋爐鋼管、合金鋼管、不銹鋼管、石油裂化管、其它鋼管外，還包括碳素薄壁鋼管、合金薄壁鋼管、不銹薄壁鋼管、異型鋼管。熱軋無縫管外徑一般大于 32mm，壁厚2.5-75mm，冷軋無縫鋼管處徑可以到6mm，壁厚可到0.25mm，薄壁管外徑可到5mm，壁厚小于0.25mm，冷軋比熱軋尺寸精度高。

鍍鋅管尺寸規格表

DN-公稱直徑

Ф－外徑大外徑系列

DN15-ф22mm

DN20-ф27mm

DN25-ф34mm

DN32-ф42mm

DN40-ф48mm

DN50-ф60mm

DN65-ф76(73)mm

DN80-ф89mm

DN100-ф114mm

DN125-ф140mm

DN150-ф168mm

DN200-ф219mm

DN250-ф273mm

DN300-ф324mm

DN350-ф360mm

DN400-ф406mm

DN450-ф457mm

DN500-ф508mm

DN600-ф610mm

小外徑系列

DN15-ф18mm

DN20-ф25mm

DN25-ф32mm

DN32-ф38mm

DN40-ф45mm

DN50-ф57mm

DN65-ф73mm

DN80-ф89mm

DN100-ф108mm

DN125-ф133mm

DN150-ф159mm

DN200-ф219mm

DN250-ф273mm

DN300-ф325mm

DN350-ф377mm

DN400-ф426mm

DN450-ф480mm

DN500-ф530mm

DN600-ф630mm

一般來說，管子的直徑可分為外徑、內徑、公稱直徑。

擴展資料

無縫鋼管是由整塊金屬制成的，表面上沒有接縫的鋼管，稱為無縫鋼管。根據生產方法，無縫管分熱軋管、冷軋管、冷拔管、擠壓管、頂管等。

按照斷面形狀，無縫鋼管分圓形和異形兩種，異形管有方形、橢圓形、三角形、六角形、瓜子形、星形、 帶翅管多種復雜形狀。最大直徑達650mm，最小直徑為 0.3mm。

根據用途不同， 有厚壁管和薄壁管。無縫鋼管主要用做石油地質鉆探管、石油化工用的裂化管、鍋 爐管、軸承管以及汽車、拖拉機、航空用高精度結構鋼管。

無縫鋼管用途很廣泛。

1、一般用途的無縫鋼管由普通的碳素結構鋼、低合金結構鋼或合金結構鋼軋制，產量最多，主要用作輸送流體的管道或結構零件。

2、根據用途不同分三類供應：a、按化學成分和機械性能供應；b、按機械性能供應；c、按水壓試驗供應。按a、b類供應的鋼管，如用于承受液體壓力，也要進行水壓試驗。

3、專門用途的無縫管有鍋爐用無縫管、化工電力用，地質用無縫鋼管及石油用無縫管等多種。

無縫鋼管具有中空截面，大量用作輸送流體的管道，如輸送石油、天然氣、煤氣、水及某些固體物料的管道等。鋼管與圓鋼等實心鋼材相比，在抗彎抗扭強度相同時，重量較輕，是一種經濟截面鋼材。

廣泛用于制造結構件和機械零件，如石油鉆桿、汽車傳動軸、自行車架以及建筑施工中用的鋼腳手架等用鋼管制造環形零件，可提高材料利用率，簡化制造工序，節約材料和加工工時，已廣泛用鋼管來制造。

參考資料：

無縫鋼管-百度百科

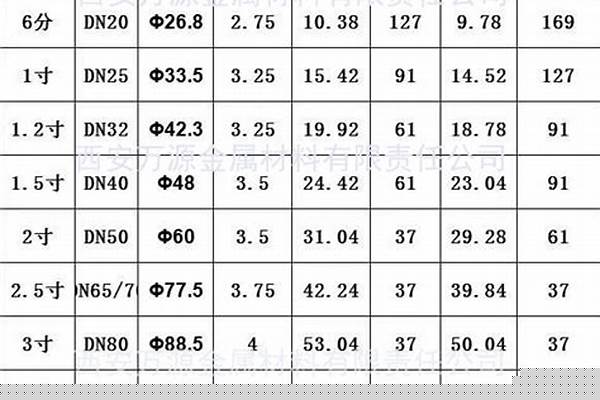

鍍鋅管型號規格主要為：

DN15型號外徑為21.3mm ，簡稱4分管

DN20型號外徑為26.8mm ，簡稱6分管

DN25型號外徑為33.5mm ，簡稱1寸

DN32型號外徑42.25mm ，簡稱1寸2

DN40型號外徑為48mm ，簡稱1寸半

DN50型號外徑為60 mm ，簡稱2寸

DN65/70型號外徑為75.5mm ，簡稱2寸半

DN80型號外徑為88.5mm ，簡稱3寸

DN100型號外徑為114mm ，簡稱4寸

DN125型號外徑為140mm ，簡稱5寸

DN150型號外徑為165mm ，簡稱6寸

DN200型號外徑為219mm，簡稱8寸

熱鍍鋅鋼管的應用

熱鍍鋅鋼管廣泛應用于建筑、機械、煤礦、化工、動鐵道車輛、汽車工業、公路、橋梁、集裝箱、體育設施、農業機械、石油機械、探礦機械等制造工業。

鍍鋅鋼管分為冷鍍鋅管、熱鍍鋅管，最初鍍鋅鋼管作為水管使用，幾年后管內就產生了大量銹垢，流出黃水不僅污染潔具，且夾雜著不光滑內壁滋生的細菌，銹蝕造成水中重金屬含過高，嚴重危害人體健康。

于是在六七十年代，發達國家開始研發新型管材，并陸續禁用鍍鋅鋼管。我國也發文明確從2000年起禁用鍍鋅鋼管，目前大多新建小區已很少使用鍍鋅鋼管了，但也有些小區還在使用鍍鋅鋼管。

好了，今天關于“鋼管的型號規格/a”的話題就講到這里了。希望大家能夠通過我的講解對“鋼管的型號規格/a”有更全面、深入的了解，并且能夠在今后的學習中更好地運用所學知識。
