鋼管的壁厚與承壓的關系

文章來源：http://m.xzhcwl.com 發布時間：2024-07-26 14:39:59 瀏覽次數：31

鋼管的壁厚/a_鋼管的壁厚與承壓的關系

大家好，今天我想和大家詳細講解一下關于“鋼管的壁厚/a”的知識。為了讓大家更好地理解這個問題，我將相關資料進行了分類，現在就讓我們一起來學習吧。

文章目錄列表:

1.焊接鋼管壁的厚度對照表是什么？
2.無縫鋼管壁厚分級
3.一般鍍鋅鋼管的國標厚度是多少？
4.鍍鋅鋼管DN20～200標準厚度

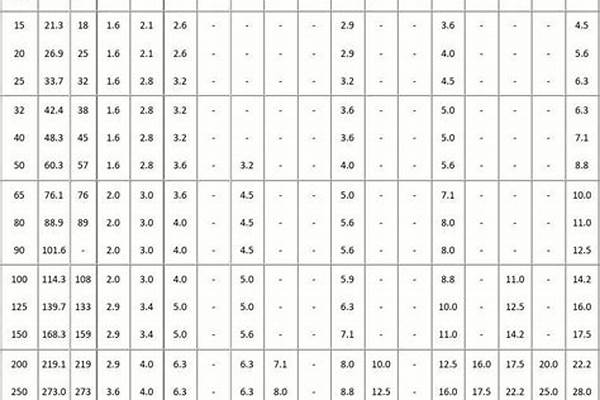

焊接鋼管壁的厚度對照表是什么？

國標焊管及鍍鋅管規格重量表(按GB/T3091—2001標準執行)\x0d\\x0d\規格外徑mm壁厚mm最小壁厚mm焊管（6米定尺）鍍鋅管(6米定尺） \x0d\米重kg根重kg米重kg根重kg \x0d\公稱內徑英寸 \x0d\DN151/221.32.82.451.287.681.3578.14 \x0d\DN203/426.92.82.451.669.961.7610.56 \x0d\DN25133.73.22.82.4114.462.55415.32 \x0d\DN321.2542.43.53.063.3620.163.5621.36 \x0d\DN401.548.33.53.063.8723.224.1024.60 \x0d\DN50260.33.83.3255.2931.745.60733.64 \x0d\DN652.576.14.03.57.1142.667.53645.21 \x0d\DN80388.94.0 8.3850.288.8853.28 \x0d\DN1004114.34.0 10.8865.2811.5369.18 \x0d\DN12551404.5 15.0490.2415.94298.65 \x0d\DN1506168.34.5 18.18109.0819.27115.62 \x0d\DN2008219.1 6.0\x0d\（焊管）\x0d\ 31.53189.18 \x0d\DN2008219.1 6.5\x0d\（熱鍍鋅） 36.12216.72 \x0d\\x0d\鍍鋅鋼管常用規格\x0d\公稱口徑外徑壁厚鍍鋅管壁黑鐵管增加的重量系數\x0d\MMMMMM普通鋼管加厚鋼管\x0d\610.021.0641.059\x0d\813.52.751.0561.046\x0d\1017.03.501.0561.046\x0d\1521.33.151.0471.039\x0d\2026.83.401.0461.039\x0d\2533.54.251.0391.032\x0d\3242.35.151.0391.032\x0d\4048.04.001.0361.030\x0d\5060.05.001.0361.028\x0d\6575.55.251.0341.028\x0d\8088.54.251.0321.027\x0d\100114.07.001.0321.026\x0d\125140.07.501.0281.023\x0d\150165.07.501.0281.023\x0d\說明：W=C*[0.02466*(D-S)*S] \x0d\ W--鍍鋅管每米重量：kg/m\x0d\ C--鍍鋅管比黑鐵管增加的重量系數\x0d\ D--黑鐵管的外徑\x0d\ S--黑鐵管的壁厚\x0d\\x0d\W=0.02466*S*(公稱外徑-S)\x0d\鍍鋅鋼管每米重量=0.02466x壁厚x（外徑-壁厚）X1.06\x0d\鍍鋅管也是鋼材，表面度了一層薄薄得鋅，密度7.85kg/cm3\x0d\\x0d\鋼管的重量=0.25×π×(外徑平方-內徑平方)×L×鋼鐵比重 其中：π = 3.14 L=鋼管長度 鋼鐵比重取7.8 所以， 鋼管的重量=0.25×3.14×(外徑平方-內徑平方)×L×7.8 * 如果尺寸單位取米（M）,則計算的重量結果為公斤（Kg） \x0d\鋼的密度為： 7.85g/cm3 \x0d\鋼材理論重量計算 \x0d\鋼材理論重量計算的計量單位為公斤（ kg ）。其基本公式為： \x0d\W（重量，kg ）=F(斷面積 mm2)×L(長度，m)×ρ(密度，g/cm3)×1/1000 \x0d\各種鋼材理論重量計算公式如下： \x0d\名稱（單位） \x0d\計算公式 符號意義 計算舉例 \x0d\圓鋼 盤條（kg/m） \x0d\W= 0.006165 ×d×d \x0d\d = 直徑mm \x0d\直徑100 mm 的圓鋼，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg \x0d\螺紋鋼（kg/m） \x0d\W= 0.00617 ×d×d \x0d\d= 斷面直徑mm \x0d\斷面直徑為12 mm 的螺紋鋼，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg \x0d\方鋼（kg/m） \x0d\W= 0.00785 ×a ×a \x0d\a= 邊寬mm \x0d\邊寬20 mm 的方鋼，求每m 重量。每m 重量= 0.00785 ×202=3.14kg \x0d\扁鋼 \x0d\（kg/m） \x0d\W= 0.00785 ×b ×d \x0d\b= 邊寬mm \x0d\d= 厚mm \x0d\邊寬40 mm ，厚5mm 的扁鋼，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg \x0d\六角鋼 \x0d\（kg/m） \x0d\W= 0.006798 ×s×s \x0d\s= 對邊距離mm \x0d\對邊距離50 mm 的六角鋼，求每m 重量。每m 重量= 0.006798 ×502=17kg \x0d\八角鋼 \x0d\（kg/m） \x0d\W= 0.0065 ×s ×s \x0d\s= 對邊距離mm \x0d\對邊距離80 mm 的八角鋼，求每m 重量。每m 重量= 0.0065 ×802=41.62kg \x0d\等邊角鋼 \x0d\（kg/m） \x0d\= 0.00785 ×[d （2b _ d ）+0.215 （R2 _ 2r 2 ）] \x0d\b= 邊寬 \x0d\d= 邊厚 \x0d\R= 內弧半徑 \x0d\r= 端弧半徑 \x0d\求20 mm ×4mm 等邊角鋼的每m 重量。從冶金產品目錄中查出4mm ×20 mm 等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（2 ×20 _ 4 ）+0.215 ×（3.52 _ 2 ×1.2 2 ）]=1.15kg \x0d\不等邊角鋼 \x0d\（kg/m） \x0d\W= 0.00785 ×[d （B+b _ d ）+0.215 （R2 _ 2 r 2 ）] \x0d\B= 長邊寬 \x0d\b= 短邊寬 \x0d\d= 邊厚 \x0d\R= 內弧半徑 \x0d\r= 端弧半徑 \x0d\求30 mm ×20mm ×4mm 不等邊角鋼的每m 重量。從冶金產品目錄中查出30 ×20 ×4 不等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（30+20 _ 4 ）+0.215 ×（3.52 _ 2 ×1.2 2 ）]=1.46kg\x0d\槽鋼 \x0d\（kg/m） \x0d\W=0.00785 ×[hd+2t （b _ d ）+0.349 （R2 _ r 2 ）] \x0d\h= 高 \x0d\b= 腿長 \x0d\d= 腰厚 \x0d\t= 平均腿厚 \x0d\R= 內弧半徑 \x0d\r= 端弧半徑 \x0d\求80 mm ×43mm ×5mm 的槽鋼的每m 重量。從冶金產品目錄中查出該槽鋼t 為8 ，R 為8 ，r 為4 ，則每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 _ 5 ）+0.349 ×（82_4 2 ）]=8.04kg \x0d\工字鋼（kg/m） \x0d\W= 0.00785 ×[hd+2t （b _ d ）+0.615 （R2 _ r 2 ）] \x0d\h= 高 \x0d\b= 腿長 \x0d\d= 腰厚 \x0d\t= 平均腿厚 \x0d\R= 內弧半徑 \x0d\r= 端弧半徑 \x0d\求250 mm ×118mm ×10mm 的工字鋼每m 重量。從金屬材料手冊中查出該工字鋼t 為13 ，R 為10 ，r 為5 ，則每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 _10 ）+0.615 ×（102 _5 2 ）]=42.03kg \x0d\鋼板（kg/m2） \x0d\W= 7.85 ×d \x0d\d= 厚 \x0d\厚度 4mm 的鋼板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg \x0d\鋼管（包括無縫鋼管及焊接鋼管（kg/m） \x0d\W= 0.02466 ×S （D _ S ） \x0d\D= 外徑 \x0d\S= 壁厚 \x0d\外徑為60 mm 壁厚4mm 的無縫鋼管，求每m 重量。每m 重量= 0.02466 ×4 ×（60 _4 ）=5.52kg

無縫鋼管壁厚分級

DN40的鍍鋅鋼管的標準壁厚如下：

DN40鋼管壁厚是3.5mm，DN40的鍍鋅鋼管的標準壁厚是3.5mm。最小壁厚3.06mm。允許偏差是+12%-15%?？蓪崿F(xiàn)工廠化機械化施工。用鋼管制造公路橋梁不但可節省鋼材、簡化施工，而且可大大減少涂保護層的面積,，節約投資和維護費用。

鍍鋅鋼管廣泛使用：

鍍鋅鋼管分為冷鍍鋅鋼管、熱鍍鋅鋼管，冷鍍鋅鋼管已被禁用，后者還被國家提倡暫時能使用。六七十年代，國際上發達國家開始開發新型管材，并陸續禁用鍍鋅管。

中國建設部等四部委也發文明確從2000年起禁用鍍鋅管作為供水管，新建小區的冷水管已經很少使用鍍鋅管了，有些小區的熱水管使用的是鍍鋅管。熱鍍鋅鋼管在消防、電力和高速公路上有廣泛的應用。

以上內容參考?百度百科-鍍鋅鋼管

一般鍍鋅鋼管的國標厚度是多少？

是對管材壁厚的一個度量,STD 標準壁厚.standard縮寫.

10表示壁厚10mm 鋼管國內標準常用毫米的數值表示壁厚 如159*6 是6mm的壁厚

而美標等根據ANSI B36.10標準?

壁厚等級：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十個等級;?

1）ANSI B36.19壁厚等級：Sch5s、Sch10s、Sch40s、Sch80s（常用于不銹鋼）四個等級;?

2）以鋼管壁厚尺寸表示 中國、ISO、日本部分鋼管標準采用?

3）是以管子重量表示管壁厚度,它將管子壁厚分為三種：?

a.標準重量管,以STD表示?

b.加厚管， 以XS 表示?

c.特厚管， 以XXS表示。?

對于DN≤250mn的管子，Sch40相當于STD，DN<200mm的管子,Sch80相當于XS

而sch20 這些是有相應的等級對應表可以查找到毫米 如 DN200 sch20 壁厚的管子 美標厚度是6.35毫米?

中石化(SH)的標準中也采用 sch的方式表示管子壁厚

擴展資料：

無縫管是一種具有中空截面、周邊沒有接縫的長條鋼材。全世界生產無縫管的共計有110多個國家的1850多個公司下的5100多個生產廠，其中生產石油管的有44個國家的170多個公司下的260多個廠。

不銹鋼無縫鋼管是一種具有中空截面、周邊沒有接縫的長條鋼材。 不銹鋼無縫管

不銹鋼無縫管的特點：

其一、該產品的壁厚越厚，它就越具有經濟性和實用性，壁厚越薄，它的加工成本就會大幅度的上升；其次、該產品的工藝決定它的局限性能，一般無縫鋼管精度低：壁厚不均勻、管內外表光亮度低、定尺成本高，且內外表還有麻點、黑點不易去除；其三、它的檢測及整形必須離線處理。因此它在高壓、高強度、機械結構用材方面體現了它的優越性。

不銹鋼管的種類：

接軋制方法分熱軋、熱擠壓和冷拔(軋)不銹鋼管。

按不銹鋼金相組織不同分半鐵素體半馬氏體系不銹鋼管、馬氏體不銹鋼管、奧氏體系不銹鋼管、奧氏體-鐵素鐵系不銹鋼管等。

不銹鋼管規格及外觀質量：

A、按GB14975-94《不銹鋼無縫鋼管》規定，鋼管通常長度(不定尺)熱軋鋼管1.5～10m，熱擠壓鋼管等于和大于1m。冷拔(軋)鋼管壁厚0.5～1.0mm者，1.0～7m；壁厚大于1.0mm者，1.5～8m。

B、熱軋(熱擠壓)鋼管的直徑54～480mm共45種；壁厚4.5～45mm共36種。冷拔(軋)鋼管的直徑6～200mm共65種；壁厚0.5～21mm共39種。

C、鋼管內外表面不得有裂縫、折疊、龜裂、裂紋、軋折、離層和結疤缺陷存在，這些缺陷應完全清除掉(供機械加工用管除外)，清除后不得使壁厚和外徑超過負偏差。凡不超過允許負偏差的其他輕微表面缺陷可不清除。

D、直道允許深度。熱軋、熱擠壓鋼管、直徑小于和等于140mm的不大于公稱壁厚的5%，最大深度不大于0.5mm；冷拔(軋)鋼管不大于公稱壁厚的4%，最大深度不大于0.3mm。

E、鋼管兩端應切成直角，并清除毛刺。

一般用無縫管是用10、20、30、35、45等優質碳結鋼16Mn、5MnV等低合金結構鋼或40Cr、30CrMnSi、45Mn2、40MnB等合結鋼熱軋或冷軋制成的。10、20等低碳鋼制造的無縫管主要用于流體輸送管道。

45、40Cr等中碳鋼制成的無縫管用來制造機械零件，如汽車、拖拉機的受力零件?！∫话阌脽o縫管要保證強度和壓扁試驗。熱軋鋼管以熱軋狀態或熱處理狀態交貨；冷軋以熱以熱處理狀態交貨。低中壓鍋爐用無縫管：用于制造各種低中壓鍋爐、過熱蒸汽管、沸水管、水冷壁管及機車鍋爐用過熱蒸汽管、大煙管、小煙管和拱磚管等。

用優質碳素結構鋼熱軋或冷軋（撥）無縫管。主要用10、20號鋼制造，除保證化學成分和機械性能外要做水壓試驗，卷邊、擴口、壓扁等試驗。熱軋以熱軋狀態交貨、冷軋（撥）以熱處理狀態交貨。江陰魯寶管業有限公司提供無縫管理論計重方式：　無縫管理論計算公式： (外徑_壁厚 )×壁厚 ×0.02466= 無縫管每米的重量{公斤}

參考資料：

百度百科-無縫管

鍍鋅鋼管DN20～200標準厚度

鍍鋅鋼管國標厚DN15-國標厚度2.75，DN20-國標厚度2.75，DN25-國標厚度3.25，DN32-國標厚度3.5，DN40-國標厚度3.5，DN50-國標厚度3.5，DN65-國標厚度3.5，DN80-國標厚度4，DN100-國標厚度4，DN125-國標厚度4.5，DN150-國標厚度4.5，DN200-國標厚度6.0。

鍍鋅鋼管技術要求

1、牌號和化學成分

鍍鋅鋼管用鋼的牌號和化學成分應符合GB/T3091所規定的黑管用鋼的牌號和化學成分。

2、制造方法

黑管的制造方法（爐焊或電焊）由制造廠選擇。鍍鋅采用熱浸鍍鋅法。

3、螺紋及管接頭

（a） 帶螺紋交貨的鍍鋅鋼管，螺紋應在鍍鋅后車制。螺紋應符合YB 822的規定。

（b）鋼制管接頭應符合YB 238的規定；可鍛鑄鐵管接頭應符合YB 230的規定。

4、力學性能 鋼管鍍鋅前的力學性能應符合GB 3091的規定。

鋼管型號 ? 國標厚度

1、DN20 2.75

2、DN25 3.25

3、DN32 3.25

4、DN40 3.5

5、DN50 3.5

6、DN65 3.75

7、DN80 3.75

8、DN100 ? 4.0

9、DN150 ? 4.5

10、DN200 5.5

擴展資料：

鍍鋅鋼管分為冷鍍鋅鋼管、熱鍍鋅鋼管，冷鍍鋅鋼管已被禁用，后者還被國家提倡暫時能使用。

六七十年代，國際上發達國家開始開發新型管材，并陸續禁用鍍鋅管。

中國建設部等四部委也發文明確從2000年起禁用鍍鋅管作為供水管，新建小區的冷水管已經很少使用鍍鋅管了，有些小區的熱水管使用的是鍍鋅管。熱鍍鋅鋼管在消防、電力和高速公路上有廣泛的應用。

參考資料：

鍍鋅技術要求——國家標準公開系統

非常高興能與大家分享這些有關“鋼管的壁厚/a”的信息。在今天的討論中，我希望能幫助大家更全面地了解這個主題。感謝大家的參與和聆聽，希望這些信息能對大家有所幫助。
