無縫管尺寸標準_無縫管尺寸標準表

大家好，今天我來為大家詳細地一下關于無縫管尺寸標準的問題。我對這個問題的總結和歸納，希望能對大家有所幫助。

文章目錄列表:

1.無縫鋼管型號規格表？
2.GB8163標準無縫管管徑規格
3.無縫管的規格是多少？
4.無縫鋼管公差尺寸檢驗標準多少
5.無縫鋼管的規格以及壁厚
6.q345e無縫鋼管標準是什么?

無縫鋼管型號規格表？

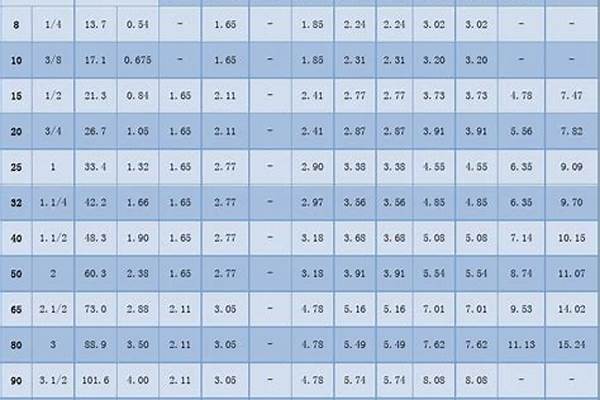

如下圖。注：計算常用型材理論重量計算公式：m=F×L×ρ

m—質量?Kg?；F—斷面積m2/m?；L—長度m?；?ρ—密度?*Kg/m3

☆其中：F斷面積計算：

1、方鋼? F= a2?

2、鋼管 F=3.1416×＄（D-＄） D—直徑＄—厚度

3、鋼板、扁鋼 F= a×＄a—寬度

密度：

鋼材：7.85*103 kg/m3

鋁：2.5～2.95*103

銅：8.45～8.9*103

鑄鐵：6.6～7*103

尼龍：1.04～1.15*103

擴展資料：

無縫鋼管用途很廣泛。

1、一般用途的無縫鋼管由普通的碳素結構鋼、低合金結構鋼或合金結構鋼軋制，產量最多，主要用作輸送流體的管道或結構零件。

2、用途不同分三類供應：

a、按化學成分和機械性能供應；

b、按機械性能供應；

c、按水壓試驗供應。按a、b類供應的鋼管，如用于承受液體壓力，也要進行水壓試驗。

3、專門用途的無縫管有鍋爐用無縫管、化工電力用，地質用無縫鋼管以及石油用無縫管等多種。

無縫鋼管具有中空截面，大量用作輸送流體的管道，如輸送石油、天然氣、煤氣、水以及某些固體物料的管道等。鋼管與圓鋼等實心鋼材相比，在抗彎抗扭強度相重量較輕，是一種經濟截面鋼材。

廣泛用于制造結構件和機械零件，如石油鉆桿、汽車傳動軸、自行車架以以及建筑施工中用的鋼腳手架等用鋼管制造環形零件，可提高材料利用率，簡化制造工序，節約材料和加工工時，已廣泛用鋼管來制造。

GB8163標準無縫管管徑規格

其實在工程領域并沒有一個完全的管道公稱直徑與外徑的對照，外徑與公稱直徑的換算基本要靠經驗。

大致是公稱直徑大約等于內徑（外徑減兩個壁厚）但也不完全相等，大致差不多，取整就行。

φ108*7的外徑108，它的公稱直徑是100；再φ32*4.5，外徑32，公稱直徑應該是25。以此類推，就能得到外徑與公稱直徑的對應關系了。

具體對照表如下：

規格：DN-公稱直徑 ?Ф－外徑

1、大外徑系列

DN15-ф22mm，

DN20-ф27mm

DN25-ф34mm，

DN32-ф42mm

DN40-ф48mm，

DN50-ф60mm

DN65-ф76(73)mm，

DN80-ф89mm

DN100-ф114mm，

DN125-ф140mm

DN150-ф168mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф324mm

DN350-ф360mm，

DN400-ф406mm

DN450-ф457mm，

DN500-ф508mm

DN600-ф610mm，

2、小外徑系列

DN15-ф18mm，

DN20-ф25mm

DN25-ф32mm，

DN32-ф38mm

DN40-ф45mm，

DN50-ф57mm

DN65-ф73mm，

DN80-ф89mm

DN100-ф108mm，

DN125-ф133mm

DN150-ф159mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф325mm

DN350-ф377mm，

DN400-ф426mm

DN450-ф480mm，

DN500-ф530mm

DN600-ф630mm

擴展資料：

管子的直徑可分為外徑、內徑、公稱直徑。

管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63,其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示。

在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也叫公稱通徑，是管子（或者管件）的規格名稱。

管子的公稱直徑和其內徑、外徑都不相等。

例如：公稱直徑為100MM的無縫鋼管有102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，該鋼管的內徑為（108-5-5）＝98MM，但是它不完全等于鋼管外徑減兩倍壁厚之差，也可以說，公稱直徑是接近于內徑，但是又不等于內徑的一種管子直徑的規格名稱。

在設計圖紙中所以要用公稱直徑，目的是為了公稱直徑可以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連接尺寸，公稱直徑采用符號DN表示，在設計圖紙中采用外徑表示，也應該作出管道規格對照表，表明某種管道的公稱直徑，壁厚。

百度百科—公稱直徑

無縫管的規格是多少？

無縫鋼管常見的規格有6mm--630mm。常用的標準有：GB/T8162-2008（此標準為鋼結構用無縫鋼管），GB/T8163-2008（此標準為輸送流體用無縫鋼管），GB/3087-2008（此標準為中低壓鍋爐用無縫鋼管）。只要鋼廠能生產的無縫鋼管，都會有GB/T8163的標準。

擴展資料：

一表面不光滑

劣質異形無縫鋼管因為采用的原料、軋鋼設備簡陋、技術手法不專業以以及成本低廉的原因，會出現表面折疊、麻面、結疤、裂紋、易刮傷等現象，一般這種情況都可以通過肉眼觀察發現。

建議廣大消費碰到這些情況的時候，要理性對待，不要為了圖便宜購買了劣質方管，這些異形無縫鋼管的強度和硬度不達標準，是會影響今后的使用的。

二表面無金屬光澤

有些劣質異形無縫鋼管采用的是土坯，而且溫度不標準，鋼溫是通過目測把握的，這樣軋出的剛會呈現出淡紅色或生鐵的顏色，沒有異形無縫鋼管的金屬光澤，性能上就更不用說了。

百度百科-無縫鋼管標準

無縫鋼管公差尺寸檢驗標準多少

GB/T?8163-2008輸送流體用無縫鋼管規定:

①鋼管分熱軋和冷拔兩種。其規格應符合GB/T?17395的規定。

②鋼管的一般來說長度規定如下：熱軋鋼管?3000~12000mm，冷拔鋼管?3000~10500mm。

擴展資料：

按生產不同可分為熱軋管、冷軋管、冷拔管、擠壓管等。

1、熱軋無縫管一般在自動軋管機組上生產。實心管坯經檢查并清除表面缺陷，截成所需長度，在管坯穿孔端端面上定心，然后送往加熱爐加熱，在穿孔機上穿孔。

在穿孔同時不斷旋轉和前進，在軋輥和頂頭的作用下，管坯內部逐漸形成空腔，稱毛管。再送至自動軋管機上繼續軋制。最后經均整機均整壁厚，經定徑機定徑，達到規格要求。利用連續式軋管機組生產熱軋無縫鋼管是較先進的。

2、若欲獲得尺寸更小和質量更好的無縫管，必須采用冷軋、冷拔或者兩者聯合的。冷軋一般來說在二輥式軋機上進行，鋼管在變斷面圓孔槽和不動的錐形頂頭所組成的環形孔型中軋制。冷拔一般來說在0.5～100T的單鏈式或雙鏈式冷拔機上進行。

3、擠壓法即將加熱好的管坯放在密閉的擠壓圓筒內，穿孔棒與擠壓桿一起運動，使擠壓件從較小的?？字袛D出。此法可生產直徑較小的鋼管。

百度百科-無縫管

無縫鋼管的規格以及壁厚

GB/T8162-87規定，規格：熱軋管外徑32～630mm。壁厚2.5～75mm。冷軋(冷拔)管外徑5～200mm。壁厚2.5～12mm。

鋼管的內外表面不得有裂縫、折疊、軋折、離層、發紋和結疤缺陷存在。這些缺陷應完全清除掉，清除后不得使壁厚和外徑超過負偏差。

鋼管的兩端應切成直角，并清除毛刺。壁厚大于20mm的鋼管允許氣割和熱鋸切割。經供需雙方協議也可不切頭。

擴展資料：

熱軋無縫管外徑一般大于32mm，壁厚2.5-200mm，冷軋無縫鋼管外徑可以到6mm，壁厚可到0.25mm，薄壁管外徑可到5mm壁厚小于0.25mm，冷軋比熱軋尺寸精度高。

一般用無縫鋼管是用10、20、30、35、45等優質碳結鋼16Mn、5MnV等低合金結構鋼或40Cr、30CrMnSi、45Mn2、40MnB等合結鋼熱軋或冷軋制成的。

10、20等低碳鋼制造的無縫管經常用于流體輸送管道。45、40Cr等中碳鋼制成的無縫管用來制造機械零件，如汽車、拖拉機的受力零件。

一般用無縫鋼管要保證強度和壓扁試驗。熱軋鋼管以熱軋狀態或熱處理狀態交貨；冷軋以熱處理狀態交貨。

百度百科-精密無縫鋼管

百度百科-無縫鋼管

q345e無縫鋼管標準是什么?

無縫鋼管的規格以及壁厚：碳素薄壁鋼管、合金薄壁鋼管、不銹薄壁鋼管、異型鋼管。熱軋無縫管外徑一般大于32mm，壁厚2.5到75mm，冷軋無縫鋼管外徑可以到6mm，壁厚可到0.25mm，薄壁管外徑可到5mm壁厚小于0.25mm，冷軋比熱軋尺寸精度高。

一般用無縫鋼管是用10#、20#、30#、35#、45#等優質碳結鋼16Mn、5MnV等低合金結構鋼或40Cr、30CrMnSi、45Mn2、40MnB等合結鋼熱軋或冷軋制成的。10#、20#等低碳鋼制造的無縫管經常用于流體輸送管道。45、40Cr等中碳鋼制成的無縫管用來制造機械零件，如汽車、拖拉機的受力零件。一般用無縫鋼管要保證強度和壓扁試驗。熱軋鋼管以熱軋狀態或熱處理狀態交貨；冷軋以熱處理狀態交貨。

熱軋無縫鋼管，顧名思義，軋件的溫度高，變形抗力小，可以實現大的變形量。以鋼板的軋制為例，一般連鑄坯厚度在230mm左右，而經過粗軋和精軋，最終厚度為1到20mm。由于鋼板的寬厚比小，尺寸精度要求相對低，不容易出現板形問題，以控制凸度為主。組織有要求的，一般通過控軋控冷來實現，即控制精軋的開軋溫度、終軋溫度和卷曲溫度來控制帶鋼的微觀組織和機械性能。

無縫鋼管的規格是多少 無縫鋼管尺寸規格表

Q345E無縫管規格：8-1240×1-200mm。

Q345E無縫管解析：　Q345E無縫管＜16Mn:Q345A Q345B Q345C Q345D Q345E>。

Q345E無縫管Q345E無縫管主要特性：

力學性能好，焊接性，冷，熱加工性能和耐腐蝕性能均好，具有良好的低溫韌性。

產品應用

船舶，鍋爐，壓力容器，石油儲罐，橋梁，電站設備，起重運輸機械以及其他較高載荷的焊接結構件。

Q345E無縫管舊標準對照：

18Nb含Nb鎮靜鋼，性能與14MnNb相近，經常用于起重機，鼓風機，化工機械等。

09MnCuPTi耐大氣腐蝕用鋼，低溫沖擊韌性好，可焊性，冷熱加工性能都好，經常用于潮濕多雨地區和腐蝕氣氛環境的各種機械。

12MnV工作溫度為-70度低溫用鋼，經常用于冷凍機械，低溫下工作的結構件。

14MnNb性能與18Nb鋼相近，經常用于工作溫度-20--450度的容器以及其他結構件。

16Mn力學性能好，低溫性能，冷沖壓性能，焊接性能和可切削性能都好，經常用于礦山，運輸，化工等各種機械。

16MnRE性能與16Mn鋼相似，沖擊韌性和冷彎性能比16Mn好，用途同于16Mn鋼。

無縫管是橢管的材質和尺寸，挑選不同規格無縫鋼管進行壓軋，一般都需要先一個磨具，然后在放到設備上進行生產制造。無縫鋼管規格是多少？

作為主要鋼材，鋼管在日常生活中應用廣泛。石油、天然氣的運輸，制造建筑結構網架，制造公路橋梁等領域，可以說鋼管不僅減輕了支架重量，節省了建材，還使得施工也變得越來越簡易。想必在鋼材買賣和建筑施工中了解鋼管的重量是必要的。

無縫鋼管尺寸規格表（部分）

單位：kg/m

壁厚 外徑

3 3.5 4 4.5 5 5.5 6 6.5

32 2.146 2.460 2.762 3.052 3.329 3.594 3.847

38 2.589 2.978 3.354 3.718 4.069 4.408 4.735

42 2.885 3.323 3.749 4.162 4.562 4.951 5.327

45 3.107 3.582 4.044 4.495 4.932 5.358 5.771

50 3.477 4.014 4.538 5.049 5.549 6.036 6.511

54 3.773 4.359 4.932 5.493 6.042 6.578 7.103

57 3.995 4.618 5.228 5.826 6.412 6.985 7.546

60 4.217 4.877 5.524 6.159 6.782 7.392 7.990

63.5 4.476 5.179 5.869 6.548 7.214 7.867 8.508

不銹鋼無縫管的工藝決定它的局限性能，一般無縫鋼管精度低：壁厚不均勻、管內外表光亮度低、定尺成本高，且內外表還有麻點、黑點不易去除；它的檢測以及整形必須離線處理。

它在高壓、高強度、機械結構用材方面體現了它的優越性。

就是為大家展示的無縫鋼管規格表、無縫鋼管尺寸規格表，各個表的部分資料，只提供給大家的一個參考。
