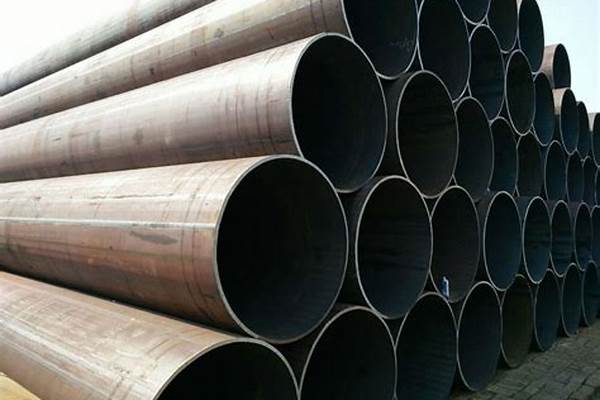

直縫埋弧焊接鋼管標準_直縫埋弧焊接鋼管標準是什么

文章來源：http://m.xzhcwl.com 發布時間：2024-05-07 16:19:26 瀏覽次數：24

直縫埋弧焊接鋼管標準_直縫埋弧焊接鋼管標準是什么

接下來，我將為大家詳細解析一下直縫埋弧焊接鋼管標準的問題，希望我的回答可以解決大家的疑惑。下面，讓來探究一下直縫埋弧焊接鋼管標準的話題。

文章目錄列表:

1.焊管的規格與型號
2.直縫鋼管制造工藝簡介 一個簡單高效的生產方式
3.直縫焊管的標準對照
4.國標焊接鋼管壁厚是多少？ 詳細說明

焊管的規格與型號

焊管型號是15(1/2")，其中15就是它的內徑為15mm。焊管的規格型號按英寸一般有： 1/2"， 3/4" ，1" 1 ，1/2"，等。型號是15(1/2")，其中15就是它的內徑為15mm。焊接鋼管又稱焊管，是有接縫的鋼管，是將鋼板或帶鋼卷取成形后焊接制成的鋼管，一般為定尺6米。?

焊接鋼管生產工藝簡單、生產效率高、品種規格多、設備投資少，但強度一般低于無縫鋼管。?在實際生產和應用中，焊管常按焊接方式分為直縫焊管和螺旋焊管兩種。

焊管分類補充

普通碳素鋼電線套管（GB/T3640-88）是工業與民用建筑、安裝機器設備等電氣安裝工程中用于保護電線的鋼管。直縫電焊鋼管（YB242-63）是焊縫與鋼管縱向平行的鋼管。一般來說分為公制電焊鋼管、電焊薄壁管、變壓器冷卻油管。

承壓流體輸送用螺旋縫埋弧焊鋼管（SY5036-83）是以熱軋鋼帶卷作管坯，經常溫螺旋成型，用雙面埋弧焊法焊接，用于承壓流體輸送的螺旋縫鋼管。

內容參考：百度百科-焊管

直縫鋼管制造工藝簡介 一個簡單高效的生產方式

1.低壓流體輸送用焊接鋼管（GB/T3092-1993）也稱一般焊管，俗稱黑管。是用于輸送水、煤氣、空氣、油和取暖蒸汽等一般較低壓力流體和其他用途的焊接鋼管。鋼管接壁厚分為普通鋼管和加厚鋼管；接管端形式分為不帶螺紋鋼管（光管）和帶螺紋鋼管。鋼管的規格用公稱口徑表示，公稱口徑是內徑的近似值。習慣上常用英寸表示，如11/2 等。低壓流體輸送用焊接鋼管除直接用于輸送流體外，還大量用作低壓流體輸送用鍍鋅焊接鋼管的原管。

2.低壓流體輸送用鍍鋅焊接鋼管（GB/T3091-1993）也稱鍍鋅電焊鋼管，俗稱白管。是用于輸送水、煤氣、空氣、油以及取暖蒸汽、暖水等一般較低壓力流體或其他用途的熱浸鍍鋅焊接（爐焊或電焊）鋼管。鋼管接壁厚分為普通鍍鋅鋼管和加厚鍍鋅鋼管；接管端形式分為不帶螺紋鍍鋅鋼管和帶螺紋鍍鋅鋼管。鋼管的規格用公稱口徑表示，公稱口徑是內徑的近似值。習慣上常用英寸表示，如11/2 等。

3.普通碳素鋼電線套管（GB3640-88）是工業與民用建筑、安裝機器設備等電氣安裝工程中用于保護電線的鋼管。

4.直縫電焊鋼管（YB242-63）是焊縫與鋼管縱向平行的鋼管。一般來說分為公制電焊鋼管、電焊薄壁管、變壓器冷卻油管。

5.承壓流體輸送用螺旋縫埋弧焊鋼管（SY5036-83）是以熱軋鋼帶卷作管坯，經常溫螺旋成型，用雙面埋弧焊法焊接，用于承壓流體輸送的螺旋縫鋼管。鋼管承壓能力強，焊接性能好，經過各種嚴格的科學檢驗和測試，使用安全可靠。鋼管口徑大，輸送效率高，并可節約鋪設管線的投資。經常用于輸送石油、天然氣的管線。

6.承壓流體輸送用螺旋縫高頻焊鋼管（SY5038-83）是以熱軋鋼帶卷作管坯，經常溫螺旋成型，采用高頻搭接焊法焊接的，用于承壓流體輸送的螺旋縫高頻焊鋼管。鋼管承壓能力強，塑性好，便于焊接和加工成型；經過各種嚴格和科學檢驗和測試，使用安全可靠，鋼管口徑大，輸送效率高，并可節省鋪設管線的投資。經常用于鋪設輸送石油、天然氣等的管線。

7.一般低壓流體輸送用螺旋縫埋弧焊鋼管（SY5037-83）是以熱軋鋼帶卷作管坯，經常溫螺旋成型，采用雙面自動埋弧焊或單面焊法制成的用于水、煤氣、空氣和蒸汽等一般低壓流體輸送用埋弧焊鋼管。

8.一般低壓流體輸送用螺旋縫高頻焊鋼管（SY5039-83）是以熱軋鋼帶卷作管坯，經常溫螺旋成型，采用高頻搭接焊法焊接用于一般低壓流體輸送用螺旋縫高頻焊鋼管。

9．樁用螺旋焊縫鋼管（SY5040-83）是以熱軋鋼帶卷作管坯，經常溫螺旋成型，采用雙面埋弧焊接或高頻焊接制成的，用于土木建筑結構、碼頭、橋梁等基礎樁用鋼管。

直縫焊管的標準對照

直縫鋼管常用于自來水工業、石油化工等方面的建造，它是一種焊縫與鋼管縱向平行的鋼管。一般來說分為公制電焊鋼管、電焊薄壁管、變壓器冷卻油管。直縫焊管生產工藝簡單，生產效率高，成本低，發展較快。與螺旋焊管相比具有生產速度快的優勢。下面小編就來給大家一下直縫鋼管制造工藝和相關信息吧。

一、直縫鋼管是什么

直縫鋼管英文(Straightsteel?pipe)，一般焊管：一般焊管用來輸送低壓流體。用Q195、Q215A、Q235A鋼、Q235B普碳制造?。也可采用易于焊接0317標準型號6012以及鋼母755軟鋼共同制造。鋼管要進行水壓、彎曲、壓扁等實驗，對表面質量有要求，一般來說交貨長度為4-10m，常要求定尺(或倍尺)交貨。焊管的規格用公稱口徑表示(毫米或英寸)公稱口徑與實際不同，焊管按規定壁厚有普通鋼管和加厚鋼管兩種，鋼管按管端形式又分帶螺紋和不帶螺紋兩種。

埋弧焊直縫鋼管采用的焊接工藝為埋弧焊技術，采用填充物焊接，顆粒保護焊劑埋弧。生產的口徑可以達到1500mm,LSAW是埋弧焊直縫鋼管的英文簡稱，埋弧焊直縫鋼管的生產工藝有JCOE成型技術、卷制成型埋弧焊技術。當口徑較大時可能用兩塊鋼板進行卷制，這樣會形成雙焊縫的現象?？梢詧?zhí)行的標準GB/T3091-2008低壓流體鋼管生產標準，GB/T9711.1-2?-1997石油天然氣鋼管生產使用標準，還可以執行美國API?5L?管線鋼管執行標準。生產材質：Q195A-Q345E;245R;Q345QA-D;L245-L485;X42-X70。承壓參數主要有2ST/T?，S為屈服強度，T為壁厚。埋弧焊已經發展成為，有雙絲埋弧焊，還有多絲埋弧焊，效率更進一步提高。

　　二、直縫鋼管制的生產工藝

直縫鋼管按生產工藝可分為高頻直縫鋼管和埋弧焊直縫鋼管。埋弧焊直縫鋼管按其不同的成型方式又分為UOE、RBE、JCOE鋼管等。下面最常見的高頻直縫鋼管和埋弧焊直縫鋼管的成型工藝。

埋弧焊工藝

1.?板探：用來制造大口徑埋弧焊直縫鋼管的鋼板進入生產線后，進行全板超聲波檢驗;

2.?銑邊：通過銑邊機對鋼板兩邊緣進行雙面銑削，使之達到要求的板寬、板邊平行度和坡口形狀;

3.?預彎邊：利用預彎機進行板邊預彎，使板邊具有符合要求的曲率;

4.?成型：在JCO成型機上將預彎后的鋼板的一半經過多次步進沖壓，壓成"J"形，再將鋼板的另一半同樣彎曲，壓成"C"形，最后形成開口的"O"形

5.?預焊：使成型后的直縫焊鋼管合縫并采用氣體保護焊(MAG)進行連續焊接;

6.?內焊：采用縱列多絲埋弧焊(最多可為四絲)在直縫鋼管內側進行焊接;

7.?外焊：采用縱列多絲埋弧焊在直縫埋弧焊鋼管外側進行焊接;

8.?超聲波檢驗Ⅰ：對直縫焊鋼管內外焊縫以及焊縫兩側母材進行100%的檢查;

9.?X射線檢查Ⅰ：對內外焊縫進行100%的X射線工業電視檢查，采用圖象處理系統以保證探傷的靈敏度;

10.?擴徑：對埋弧焊直縫鋼管全長進行擴徑以提高鋼管的尺寸精度，并改善鋼管內應力的分布狀態;

11.?水壓試驗：在水壓試驗機上對擴徑后的鋼管進行逐根檢驗以保證鋼管達到標準要求的試驗壓力，該機具有自動記錄和儲存功能;

12.?倒棱：將檢驗合格后的鋼管進行管端加工，達到要求的管端坡口尺寸;

13.?超聲波檢驗Ⅱ：再次逐根進行超聲波檢驗以檢查直縫焊鋼管在擴徑、水壓后可能產生的缺陷;

14.?X射線檢查Ⅱ：對擴徑和水壓試驗后的鋼管進行X射線工業電視檢查和管端焊縫拍片;

15.?管端磁粉檢驗：進行此項檢查以發現管端缺陷;

16.?防腐和涂層：合格后的鋼管用戶要求進行防腐和涂層。

三、直縫鋼管用途

直縫鋼管主要應用于自來水工程、石化工業、化學工業、電力工業、農業灌溉、城市建設。作液體輸送用：給水、排水。作氣體輸送用：煤氣、蒸氣、液化石油氣。作結構用：作打樁管、作橋梁;碼頭、道路、建筑結構用管等。

直縫鋼管變彎管是怎樣的生產工藝

什么是彎管：

彎管就是采用成套彎曲模具進行彎曲的,無論是哪一種機器設備，大部分都用到彎管，主要用以輸油、輸氣、輸液等，在飛機以及其發動機上更占有相當重要的地位。

彎管可以彎曲各種型材截面

幾乎所有截面的鋁、鋼、不銹鋼、銅等金屬型材、管材(螺旋管，直縫鋼管，無縫管)都可以彎曲。

彎管彎曲質量好，經過噴涂、電鍍、拋光、拉絲等的材料可以直接彎曲，不會損傷材料表面。

變徑彎管的材料：

有鑄鐵、不銹鋼、合金鋼、可鍛鑄鐵、碳鋼、有色金屬以及塑料等。

與管子連接：直接焊接(最常用的)法蘭焊結、熱溶連結、螺紋聯結、承插式聯結等

按照生產工藝分為：焊接彎頭、沖壓彎頭、鑄造彎頭等

彎管是管道安裝當中常用的一種連接管件，用于管道拐彎處的連接。

其他名稱：90度彎、直角彎

用途;用于兩根公稱通徑相同或者不同的管子，使管路作角度轉彎。

彎管的分類：

1、以材質劃分碳鋼，鑄鋼，合金鋼，不銹鋼，銅，鋁合金，塑料，氬硌瀝，PPC等。2、以劃分可分為推制、壓制、鍛制、鑄造等。

3、以制造標準劃分可分為國標、電標、水標、美標、德標、日標、俄標等。

4、按它的曲率真半徑可分：可分為長半徑彎頭和短半徑彎頭。長半徑彎頭指它的曲率半徑等于1.5倍的管子的外徑，即R=1.5D。短半徑彎頭指它的曲率真半徑等于管子外徑，即R=1.0D(D為彎頭直么工，R為曲率真半徑)。

5、若按壓力等級來分：大約有十七種，和美國的管子標準是相同的，有：Sch5、Sch10s、Sch10、STD、Sch60、Sch80s、Sch100、Sch120、Sch140、Sch160、XXS,其中最常用STD、XXS

看了的想必大家都會對直縫鋼管已經直縫鋼管的制造工藝有所了解了，直縫鋼管在行業中的應用是有目共睹的，它的經常使用必定是因為它本身所具備的獨特的優點。它的生產工藝簡單，生產效率高這個優點為它的廣泛使用取得了支持。關于直縫鋼管就先到這兒，想要了解更多請繼續關注土巴兔學裝修!

土巴兔在線免費為大家提供“各家裝修報價、1-4家本地裝修公司、3套裝修設計方案”，還有裝修避坑攻略！點擊此鏈接：/yezhu/zbj-cszy.php?to8to_from=seo_zhidao_m_jiare&wb，就能免費領取哦~

國標焊接鋼管壁厚是多少？ 詳細說明

1、一般焊管用于水、煤氣、空氣、油和取暖蒸汽等一般較低壓力流體的輸送?！　?、普通碳素鋼電線套管（GB3640-88）是工業與民用建筑、安裝機器設備等電氣安裝工程中用于保護電線的鋼管?！　?、直縫電焊管（YB242-63）是焊縫與鋼管縱向平行的鋼管。一般來說分為公制電焊管、電焊薄壁管、變壓器冷卻油管?！　?、承壓流體輸送用螺旋縫埋弧焊管（SY5036-83）是以熱軋鋼帶卷作管坯，經常溫螺旋成型，用雙面埋弧焊法焊接，用于承壓流體輸送的螺旋縫鋼管。鋼管承壓能力強，焊接性能好，經過各種嚴格的科學檢驗和測試，使用安全可靠。鋼管口徑大，輸送效率高，并可節約鋪設管線的投資。經常用于輸送石油、天然氣的管線?！　?、承壓流體輸送用螺旋縫高頻焊管（SY5038-83）是以熱軋鋼帶卷作管坯，經常溫螺旋成型，采用高頻搭接焊法焊接的，用于承壓流體輸送的螺旋縫高頻焊鋼管。鋼管承壓能力強，塑性好，便于焊接和加工成型；經過各種嚴格和科學檢驗和測試，使用安全可靠，鋼管口徑大，輸送效率高，并可節省鋪設管線的投資。經常用于鋪設輸送石油、天然氣等的管線?！　?、一般低壓流體輸送用螺旋縫埋弧焊鋼管（SY5037-83）是以熱軋鋼帶卷作管坯，經常溫螺旋成型，采用雙面自動埋弧焊或單面焊法制成的用于水、煤氣、空氣和蒸汽等一般低壓流體輸送用埋弧焊鋼管。

G3091-2001《低壓流體輸送用焊接鋼管》本標準規定了低壓流體輸送用直縫焊接鋼管的尺寸、外形、重量、技術要求、試驗、檢驗規則、包?裝、標志以及質量證明書。

本標準適用于水、污水、燃氣、空氣、采暖蒸汽等低壓流體輸送用和其他結構用的直縫焊接鋼管。

4．1．1?公稱外徑不大于168.3mm的鋼管，其公稱口徑、公稱外徑、公稱壁厚以及理論重量應符合表1的規定。

下圖是一個簡略表，只涉以及討論的國標焊接鋼管的壁厚。國標焊接鋼管的壁厚分為普通鋼管和加厚鋼管兩個系列，具體數據可見下表。

好了，今天關于“直縫埋弧焊接鋼管標準”的話題就講到這里了。希望大家能夠通過我的對“直縫埋弧焊接鋼管標準”有更全面、深入的認識，并且能夠在今后的實踐中更好地運用所學知識。
