流體管道_流體管道標準

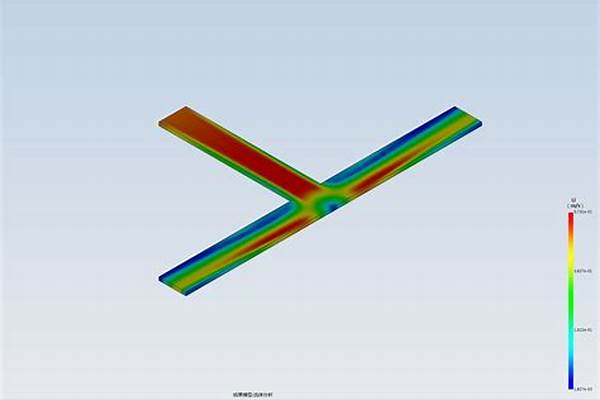

下面，我將用我自己的方式來解釋流體管道的問題，希望我的回答能夠?qū)Υ蠹矣兴鶐椭Ｗ岄_始討論一下流體管道的話題。

文章目錄列表:

1.管道中流體壓力的變化有什么特點？
2.流動狀態有哪幾類,如何判斷流體的流動狀態?
3.如何確定管道流量的大??？

管道中流體壓力的變化有什么特點？

在管道首端施加壓力后流體才能沿管道輸送，前段管道壓力是否總是比后段高？管道運行時壓力是否總是比靜止時高？不同情況下答案是不同的。

管道運行時的壓力稱為動壓，停輸靜止后的壓力叫做靜壓。

輸油管道運行時，從能量的觀點看，石油具有的動能、位能和壓能會相互轉化，而總能量卻因克服摩擦阻力作功而不斷減少。

一條管徑相同的水平輸油管道，石油具有的動能和位能在流動過程中保持不變，為克服摩擦阻力作功只能是壓能減少，即動壓逐漸降低，前段壓力總是高于后段壓力。例如兩輸油站間的一段管道，出站壓力（首端壓力），一般來說為3～7兆帕；進站壓力（末端壓力），一般是0.1～0.3兆帕。

管道中流體壓力的分布非水平管道，由于位能與壓能的相互轉化，使同一地點處的流體動壓與水平管道不同，即與水平管道相比，高點處流體動壓降低，低點處流體動壓升高，前段壓力并非總是高于后段壓力。例如圖中低點A處的液體動壓而不是首端動壓，高點B處動壓而不是末端動壓。有些高點或大落差管段的動壓低于大氣壓，僅僅高于液體的飽和蒸氣壓，當動壓不高于液體飽和蒸氣壓時，這些管段會發生不滿流。

輸油管道停輸后，外力消失而形成一個連通器，此時液體受到的壓力即靜壓與水平位置無關，只主要是看地勢高低，地勢越低，靜壓越高。人潛入水中感到呼吸困難就是靜壓造成的。水平管線停輸后，全線壓力基本相同，靜壓低于或等于同一點的動壓，即停輸后壓力降低。非水平管線停輸后，點壓力，點壓力。某些低點的靜壓可能比動壓還高，即會出現停輸后壓力不降低反而升高的現象。例如圖中低點C的靜壓高于該點動壓。

由于天然氣容易壓縮且會從密度大（壓力高）的地方向密度小（壓力低）的地方擴散，輸氣管道停輸后，天然氣不會馬上靜止，而是由首端往末端擴散，首端壓力逐漸降低，末端壓力不斷升高，最后趨于平衡，其靜壓低于首端動壓但比末端動壓高。天然氣密度遠低于石油，其位能隨地勢變化小，起伏變化不大于100米（高壓下）或200米（低壓時）的非水平輸氣管道，可看作水平管道。

在管道耐壓設計時，不僅考慮動壓大小，而且也要注意靜壓大小。一般來說前段管道的管壁比后段厚，低點處管道的管壁比高點處厚。

流動狀態有哪幾類,如何判斷流體的流動狀態?

一、工業管道的分類

（一）按材料性質分類

工業管道分為金屬管道和非金屬管道

1.金屬管道

（1）工作壓力大于或者等于0.1MPa,且公稱直徑大于25mm,用于輸送氣體、液化氣體、整齊介質或者

可燃、易爆、有毒、有腐蝕性、工資溫度高于或者等于標準費電液體介質的工業金屬管道劃分為GC類壓力管道

GC類壓力管道輸送介質、設計壓力、設計溫度不同，劃分為GC1、GC2、GC3三個等級

（2）按照輸送流體分類，劃分為A1,A2，B,C,D五類流體管道

D類指設計壓力小于或者等于1.0兆帕或設計溫度高于-20℃但不高于185℃，輸送不可燃、無毒或毒性為輕度危害程度

的流體管道；

C類指不包括D類流體的不可燃、無毒或毒性為輕度危害程度的流體管道；

2.非金屬管道

工業非金屬管道按材質分類，可分為無機非金屬材料管道和有機非金屬材料管道；

（二）按設計壓力分類

真空管道P<0

低壓管道? 0<=P<=1.6

中壓管道 1.6

高壓管道 10

超高壓管道 P>=100

(三)按照輸送介質溫度分類

低溫管道?t<=-40

常溫管道? -40

中溫管道? 120

高溫管道 t>450

二、工業管道的組成

工業管道由管道組成件和管道支撐件組成

1，管道組成件

連接或裝配管道的原件

2，管道支撐件

三、工業管道工程的施工程序

施工準備--------配合土建預留、預埋、測量-------管道、支架預制-------附件、法蘭加工、檢驗----

管段預制---管道安裝-----管道系統檢驗----管道系統試驗------防腐絕熱------系統清洗------資料匯總、繪制

竣工圖---竣工驗收

四、工業管道施工的技術要求

（二）管道元件和材料的檢驗

5，鉻鉬合金鋼、含鎳合金鋼、鎳以及鎳合金、不銹鋼、鈦以及鈦合金材料的管道組成件，

應采用光譜分析或其他對材質進行復查，并做好標示；

7，閥門試驗

（2）閥門應進行殼體壓力試驗和密封試驗，

殼體壓力試驗和密封試驗應以潔凈水為介質。

不銹鋼閥門試驗時，水中的氯離子含量不得超過25ppm;

(3)閥門的殼體試驗壓力應為閥門在20攝氏度時允許工作壓力的1.5倍，密封試驗壓力應為閥門在20攝氏度

允許壓力的1.1倍，試驗持續時間不得少于5min

無特殊規定，試驗介質溫度應為5-40攝氏度，當?shù)陀?攝氏度，應采用升溫措施

（4）安全閥的校驗

整定壓力調整和密封試驗

1）整定壓力調整是指安全閥在運行條件下開始開啟的預壓壓力，是在閥門進口處測量的表壓力；

2）密封試驗時指在整定壓力調整合格后，在進行試驗的進口壓力下，測量通過閥瓣與閥座

密封面間的泄漏率；

3）安全閥校驗應做好記錄、鉛封，出具檢驗報告

（三）管道加工

1，卷管技術要求

（1）卷管同一筒節兩縱焊縫間距不應小于200mm.

(2)卷筒組對時，相鄰?fù)补?jié)兩縱焊縫間距應大于100mm

(6)卷管校圓樣板的弧長應為管子周長的1/6-1/4，

2，彎管技術要求

(2)彎管彎曲半徑無設計文件規定時，高壓鋼管的彎曲半徑宜大于外徑的5倍；其他管子的彎曲半徑宜大于

管子外徑的3.5倍；

（3）彎管質量應符合下列規定

2）彎管內側褶皺高度不大于管子外徑的3%，波浪間距不小于褶皺高度的12倍；

3）承受內壓的彎管，其圓度不大于8%；承受外壓的彎管，其圓度不大于3%；

4）彎管后的最小厚度不得小于直管的設計壁厚；

5）GC1級管道和C類流體管道中，輸送毒性程度為極度危害介質或設計壓力大于或等于10MPa的

彎管，每米管端中心偏差值不得超過1.5mm,當直管段長度大于3m時，其偏差不得超過5mm;

其他管道的彎管，每米管端中心偏差值不得超過3mm,當直管段長度大于3m時，其偏差不得超過

10mm;

(4)GC1級管道和C類流體管道中，輸送毒性程度為極度危害介質或設計壓力大于或等于

10MPa的彎管后，應按國家現行標準進行表面無損檢測，需要熱處理的應在熱處理后記進行；

當有缺陷時，可進行修磨，修磨后的彎管壁厚不得小于管子名義厚度的90%，且不得小于設計

壁厚。

（四）管道安裝

2.管道穿越道路、墻體、樓板或構筑物時，應加設套管或砌筑涵洞進行保護

(1)管道焊縫不應設置在套管內；

（2）穿過墻體的套管長度不得小于墻體厚度

（3）穿過樓板的套管應高出樓面50mm;

(4)穿過屋面的管道應設置防水肩和防雨帽；

（5）管道與套管之間應填塞對管道無害的不然材料

4，連接設備的管道連接

（2）管道與動設備連接前，應在自有狀態下檢驗法蘭的平行度和同心度

5，伴熱管安裝

（1）伴熱管應與主管平行安裝，并應能自行排液

（2）水平伴熱管宜安裝在主管的下方一側或兩側

(3)伴熱管不得直接點焊在主管上；

對不允許與主管直接接觸的伴熱管，伴熱管與主管之間設置隔離墊

伴熱管經過主管法蘭、閥門時，應設置可拆卸的連接件；

8，閥門安裝

（1）閥門安裝前。應按設計文件核對其型號，并應按介質流向確定其安裝方向；

（2）當閥門與管道以法蘭或螺紋方式連接時，閥門應在關閉狀態下安裝；

以焊接方式連接時，閥門應在開啟狀態下安裝

對接焊縫底層采用氬弧焊，且應對閥門采取防變形措施

（3）安全閥安裝應垂直安裝，安全閥的出口管道應接向安全地點，進出管道

上設置截止閥時，安全閥應加鉛封，且應鎖定在全開啟狀態

9，支吊架安裝

（2）無熱位移的管道，其吊桿應垂直安裝

有熱位移的管道，其吊桿應偏置安裝，吊點應設在位移的相反方向，并按位移值的1/2偏位安裝；

兩根有熱位移的管道不得使用同一吊桿

（3）沒有補償裝置的冷、熱管道直管段上，不得同時設置2個以及2個的固定支架

（4）導向支架或滑動支架的滑動面應潔凈平整，不得有歪斜‘

（5）彈簧支吊架的彈簧高度，應按設計文件規定安裝，彈簧應調整至冷態值，并做記錄。

彈簧的臨時固定件，應待系統安裝、試壓、絕熱完畢后方可拆除。

10，靜電接地安裝

（1）有靜電接地要求的管道，當每對法蘭或其他接頭間電阻值超過0.03歐時，應設單線跨接；

（3）有靜電接地要求的不銹鋼和有色金屬管道，導線跨接或接地引線不得與管道直接連接，

應采用同材質連接板過渡；

如何確定管道流量的大??？

流動狀態是指流體在靜止或運動時的狀態，包括層流和湍流兩種。

層流是流體運動的一種狀態，其特點是粘性力占主導地位，流速分布比較均勻，流體分層平行流動，流線互不交叉。流體在管道內做層流運動時，其整個管道內壁是平滑的。

湍流則是另一種流動狀態，其特點是流體各層之間有亂流干擾，表現為流線不規則交錯，且互相混合。當流速很小時，流體只需克服粘性阻力而作層流動，流線較清晰。隨著流速增加，層流區域?qū)⒅饾u縮小并以過渡流動區段出現，此時流線開始交錯紊亂，形成湍流。

判斷流體的流動狀態主要主要是看流速、黏性力和幾何形狀等?？梢詫?shí)驗測量得到的速度分布和黏性力的性質，對照所測流體流動的現象和特點，來確定流體處于何種流動狀態。借助現代測試儀器，如激光多普勒測速儀來測量湍流脈動速度場也可幫助判斷流動狀態。

流體呈層狀流動，且流線清晰，則可以判斷為層流；流體呈湍流狀態，流場中各點速度大小和方向都隨時間變化且流線不規則交錯，則可以判斷為湍流。

流動狀態的作用

流動狀態在傳熱和熱交換方面具有重要使用性能。流體在管道或散熱器中的層流或湍流運動有助于熱量的傳遞，這是通過流體的動能轉化為熱能來實現的。適當?shù)牧鲃?dòng)狀態可以確保熱能的高效傳輸，這工業過程中的熱量轉移和冷卻至關重要。

流動狀態流體動力學和機械設計具有關鍵作用。流體在管道、渦輪、風扇和其他機械部件中的運動狀態會影響他的性能。層流和湍流的行為差異對流體動力學的理解至關重要，因?yàn)樗鼈冇绊懥黧w與物體的相互作用以以及流體對邊界層的覆蓋方式。

再者，流動狀態在能源生產、傳輸和消耗中起著不可或缺的作用。在水電、風能、核能和化石燃料等能源系統中，流體的流動狀態對能量轉換和傳輸效率有直接影響。合適的流動狀態可以確保能量損失最小化，從而提高能源系統的性能和可靠性。

流動狀態在環境科學和生態學中也有重要作用。河流、湖泊和其他水體的水流狀態對其生態系統產生深遠影響。湍流有助于營養物質的循環和生物的分布，而層流可以減少侵蝕和淤積的風險。了解和優化流動狀態保護水生生物和維持生態系統的健康至關重要。

流動狀態在許多工程應用中具有實用價值，如流體輸送、過濾、浮力計算等。適當?shù)牧鲃?dòng)狀態可以確保流體順暢地通過管道、閥門和其他元件，從而提高系統的效率和可靠性。湍流行為有助于顆粒的過濾和分離，這在許多工業過程和環保技術中具有實際應用。

1、體積流量：

以體積/時間或者容積/時間表示的流量。如：m3/h ,l/h。

體積流量（Q）＝ 平均流速×管道截面積（A）　

2、質量流量：

以質量/時間 表示的流量。如：kg/h。

質量流量（M）＝ 介質密度（ρ）×體積流量（Q）＝介質密度（ρ）×平均流速×管道截面積（A）　

3、重量流量：

以力/時間 表示的流量。如kgf/h。

重量流量（G）＝介質重度（γ）×體積流量（Q）＝介質密度（ρ）×重力加速度×體積流量（Q）＝重力加速度×質量流量（M）

4、管道流量：?

（1）流量（瞬時流量）=管道截面積ⅹ流速 。

（2）流量（小時流量）=3600 ?管道截面積 流速。

流量（物理學名詞）

是指單位時間內流經封閉管道或明渠有效截面的流體量，又稱瞬時流量。當流體量以體積表示時稱為體積流量；當流體量以質量表示時稱為質量流量。單位時間內流過某一段管道的流體的體積，稱為該橫截面的體積流量。簡稱為流量，用Q來表示。

基本概念

單位是立方米每秒，則流量的方程為：

Q=Sv=常量。

（S為截面面積,v為水流速度）(流體力學上常用Q=AV)

不可壓縮的流體通過同一個流管作定常流動時，每一時刻流管的各截面流量相同。

對在通道內流動的流體的流量進行測量統稱為流量計量。流量測量的流體是多樣化的，如測量對象有氣體、液體、混合流體；流體的溫度、壓力、流量均有較大的差異，要求的測量準確度也各不相同。流量測量的任務就是測量目的，被測流體的種類、流動狀態、測量場所等測量條件，研究各種相應的測量，并保證流量量值的正確傳遞。

資料參考?百度百科-流量

好了，今天關于“流體管道”的話題就講到這里了。希望大家能夠?qū)Α傲黧w管道”有更深入的認識，并從我的回答中得到一些啟示。您有任何問題或需要進一步的信息，請隨時告訴我。
