大口徑無縫鋼管規格型號尺寸_大口徑無縫鋼管規格型號尺寸表

文章來源：http://m.xzhcwl.com 發布時間：2024-04-06 15:52:32 瀏覽次數：24

大口徑無縫鋼管規格型號尺寸的問題，我有些許經驗和知識儲備。希望我的回答能夠為您提供一些啟示和幫助。

文章目錄列表:

1.DN350鋼管外徑多少
2.多大尺寸的管道或閥門算是大口徑呢？
3.dn500的無縫鋼管外徑是多少

大口徑無縫鋼管規格型號尺寸_大口徑無縫鋼管規格型號尺寸表

DN350鋼管外徑多少

DN350的外徑是355.6mm。

大外徑系列，規格，DN-公稱直徑，Ф－外徑，

DN10—Ф14mm，DN15—Ф18mm，DN20—Ф25mm，DN25—Ф32mm，DN32—Ф38mm，

DN40—Ф45mm，DN50—Ф57mm，DN65—Ф76mm，DN80—Ф89mm。

DN125—Ф133mm，DN150—Ф159mm，DN175—Ф194mm，DN200—Ф219mm。

245mm，DN250—Ф273mm，?DN300—Ф325mm，DN350—Ф377mm。

擴展資料

鋼管的公稱通徑為管路系統中所有管路附件用數字表示的尺寸，公稱通徑是供參考用的一個方便的圓整數，與加工尺寸僅呈不嚴格的關系。

公稱通徑用字母“DN”后面緊跟一個數字標志。這是緣自金屬管的管璧很薄，管外徑與管內徑相差無幾，所以取管的外徑與管的內徑之和的平均值當作管徑稱呼。

dn與無縫鋼管dn以以及inch的區別：

dn：公稱直徑de:當量計算直徑。

inch：英寸，長度單位，1inch=254mm。

百度百科-鋼管公稱直徑

多大尺寸的管道或閥門算是大口徑呢？

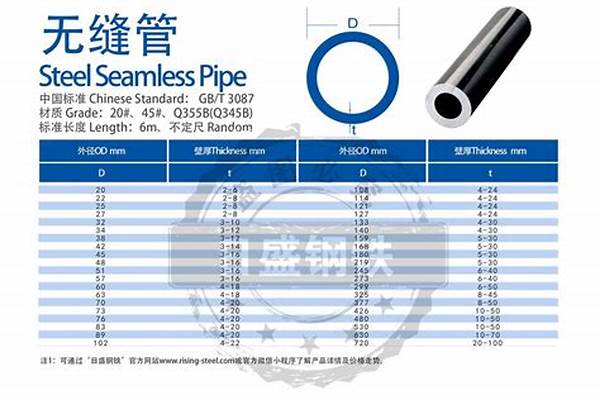

答；無縫管? 無縫鋼管? 精密鋼管? 合金鋼管? 型號表是什么

6X0.25-2 ;

8X0.25-2 ;

9X0.5-2 ;

10X1-1.5-2-2.5;

12X1-1.5-2-2.5-3;

14X1.5-2-2.5-3;

16X1.5-2-2.5-3-3.5-4;

18X1.5-2-2.5-3-3.5-4;

19X2-2.5-3-3.5-4;

20X2-2.5-3-3.5-4;

22X2-2.5-3-3.5-4;

25X2-2.5-3-3.5-4;

28X2-2.5-3-3.5-4-4.5-5;

32X2-2.5-3-3.5-4-4.5-5-6;

38X3-3.5-4-4.5-5-6-8-10-12;

42X2.5-3-3.5-4-4.5-5-6-8-10-12-14;

48X3-3.5-4-4.5-5-6-8-10-12-14;

57X2.5-3-3.5-4-4.5-5-6-8-10-12-14;

63.5X4-4.5-5-6-8-10-12-14-16;

73X4-4.5-5-6-8-10-12-14-16-18;

83X4-4.5-6-8-10-12-14-16-18-20;

89X4-4.5-5-6-8-10-12-14-16-18-20-22-25-30;

102X4-4.5-5-6-8-10-12-14-16-18-20-22-25-30;

108X4-4.5-5-6-8-10-12-14-16-18-20-22-25-28-30-35-40;

114X4-4.5-5-6-8-10-12-14-16-18-20-22-25-28-30;

121X4-4.5-5-6-8-10-12-14-16-18-20-22-25-28-30-32-35-40;

127X4-4.5-5-8-10-12-14-16-18-20-22-25-28-30-32-35-40;

133X4-4.5-5-6-8-10-12-14-16-18-20-22-25-28-30-32-35-40;

140X-5-6-8-10-12-14-16-18-20-22-25-28-30-32-35-40;

146X6-8-10-12-14-16-18-20-22-25-28-30-32-35-40;

152X8-10-12-14-16-18-20-22-25-28-30-32-35-40-42-45;

159X4-4.5-5-6-7-8-10-12-14-16-18-20-22-25-28-30-32-35-40-42-45;

168X4.5-5-6-8-10-12-14-16-18-20-22-25-28-30-32-35-40-42-45-50;

180X5-6-8-10-12-14-16-18-20-22-25-28-30-32-35-40-42-45-50-55-60;

194X8-10-12-14-16-18-20-22-25-28-30-32-35-40-42-45-50-55-60;

203X8-10-12-14-16-18-20-22-25-28-30-32-35-40-42-45-50-55-60;

219X6-7-8-10-12-14-16-18-20-22-25-28-30-32-35-40-42-45-50-55-60;

232X8-10-12-14-16-18-20-22-25-28-30-32-35-40-42-45-50-55-60;

245X8-10-12-14-16-18-20-22-25-28-30-32-35-40-42-45-50-55-60;

273X8-10-12-14-16-18-20-22-25-28-30-32-35-40-42-45-50-55-60;

325X8-10-12-14-16-18-20-22-25-28-30-32-35-40-42-45-50-55-60-65-70;

351X10-12-14-16-18-20-22-25-28-30-32-35-40-42-45-50-55-60-65-70;

356X10-12-14-16-18-20-22-25-28-30-32-35-40-42-45-50-55-60-65-70-75-70;

377X10-12-14-16-18-20-22-25-28-30-32-35-40-42-45-50-55-60-65-70-75-80;

402X10-12-14-16-18-20-22-25-28-30-32-35-40-42-45-50-55-60-65-70-75-80;

406X10-12-14-16-18-20-22-25-28-30-32-35-40-42-45-50-55-60-65-70-75-80;

426X10-12-14-16-18-20-22-25-28-30-32-35-40-42-45-50-55-60-65-70-75-80;

457X10-12-14-16-18-20-22-25-28-30-32-35-40-42-45-50-55-60-65-70-75-80;

480X10-12-14-16-18-20-22-25-28-30-32-35-40-42-45-50-55-60-65-70-75-80-85-90-100;

530X10-12-14-16-18-20-22-25-28-30-32-35-40-42-45-50-55-60-65-70-75-80-85-90-100;

600X12-14-16-18-20-22-25-28-30-32-35-40-42-45-50-55-60-65-70-75-80-85-90-100-11-120-130;

610X8-10-12-14-16-18-20-22-25-28-30-32-35-40-42-45-50-55-60-65-70-75-80-85-90-100-120-130;

630X10-12-14-16-18-20-22-25-28-30-32-35-40-42-45-50-55-60-65-70-75-80-85-90-100-120-130;

660X10-12-14-16-18-20-22-25-28-30-32-35-40-42-45-50-55-60-65-70-75-80-85-90-100-120-130;

700X14-16-18-20-22-25-28-30-32-35-40-42-45-50-55-60-65-70-75-80-85-90-100-120-130;

720X10-12-14-16-18-20-22-25-28-30-32-35-40-42-45-50-55-60-65-70-75-80-85-90-100-120-130;

730X10-12-14-16-18-20-22-25-28-30-32-35-40-42-45-50-55-60-65-70-75-80-85-90-100-120-130;

750X20-22-25-28-30-32-35-40-42-45-50-55-60-65-70-75-80-85-90-100-120-130;

820X10-12-14-16-18-20-22-25-28-30-32-35-40-42-45-50-55-60-65-70-75-80-85-90-100-120-130;

830X10-12-14-16-18-20-22-25-28-30-32-35-40-42-45-50-55-60-65-70-75-80-85-90-100-120-130;

850X18-20-22-25-28-30-32-35-40-42-45-50-55-60-65-70-75-80-85-90-100-120-130;

920X20-22-25-28-30-32-35-40-42-45-50-55-60-65-70-75-80-85-90-100-120-130

dn500的無縫鋼管外徑是多少

結構管標準規定：軋熱（擠壓、擴）大口徑鋼管3000mm～12000mm；冷拔（軋）大口徑鋼管2000mmm～10500mm。大口徑閥門的口徑大于100cm。

大口徑鋼管管徑的表達方式應符合下列規定：

1、水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱直徑DN表示；

2、無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑×壁厚表示；

3、鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示；

4、塑料管材，管徑宜按產品標準的表示；

5、當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。

擴展資料：

大口徑鋼管交貨長度規定：

1、一般來說長度（又稱非定尺長度）：凡長度在標準規定的長度范圍內而且無固定長度要求的，均稱為一般來說長度。

2、定尺長度：定尺長度應在一般來說長度范圍內，是合同中要求的某一固定長度尺寸。但實際操作中都切出絕對定尺長度是不大可能的，標準中對定尺長度規定了允許的正偏差值。

3、倍尺長度：倍尺長度應在一般來說長度范圍內，合同中應注明單倍尺長度以以及構成總長度的倍數（例如3000mm×3，即3000mm的3倍數，總長為9000mm）。實際操作中，應在總長度的基礎上加上允許正偏差20mm，再加上每個單倍尺長度應留切口余量。

若標準中無倍尺長度偏差以以及切割余量規定時，應由供需雙方協商并在合同中注明。倍長尺度同定尺長度一樣，會給生產企業帶來成材率大幅度降低，生產企業提出加價是合理的，其加價幅度同定尺長度加價幅度基本相同。

4、范圍長度：范圍長度在一般來說長度范圍內，當用戶要求其中某一固定范圍長度時，需在合同中注明。

百度百科-大口徑鋼管

百度百科-大口徑蝶閥

大外徑系列是530mm，小外徑系列是508mm。

（1）DN500的無縫鋼管按公稱直徑標注。對應外徑分大外徑系列和小外徑系列2個，其中大外徑系列的外徑是530mm，小外徑系列外徑是508mm。

（2）在世界各國的無縫鋼管外徑尺寸系列中，我國、日本、德國和國際標準化組織等用mm表示外徑尺寸，美國則有公制和英制兩種表示，分別用mm和in表示外徑尺寸。從外徑來分有兩個系列：“A系列”以以及“B系列”。管子尺寸系列標準(HG20553) A系列屬于"大外徑系列”，B系列屬于"小外徑系列"

今天的討論已經涵蓋了“大口徑無縫鋼管規格型號尺寸”的各個方面。我希望您能夠從中獲得所需的信息，并利用這些知識在將來的學習和生活中取得更好的成果。您有任何問題或需要進一步的討論，請隨時告訴我。
