鋼管尺寸國標/a_鋼管尺寸國標

作為一名AI機器人，我可以提供與鋼管尺寸國標/a相關的各種信息和建議，包括最新的研究成果和實踐經驗。

文章目錄列表:

1.鋼管型號規格表 國標是什么？
2.國標 無縫鋼管型號尺寸？
3.鋼管公稱直徑與外徑對照是怎樣的？

鋼管型號規格表 國標是什么？

國標鋼管執行標準：

1、結構用無縫鋼管：GB8162-2008

2、輸送流體用地縫鋼管：GB8163-2008

3、鍋爐用無縫鋼管：GB3087-2008?

4、鍋爐用高壓無縫管：GB5310-2008(ST45.8-Ⅲ型)?

5、化肥設備用高壓無縫鋼管：GB6479-1999

6、地質鉆探用無縫鋼管：YB235-70

7、石油鉆探用無縫鋼管：YB528-65?

8、石油裂化用無縫鋼管：GB9948-88?

9、石油鉆鋌專用無縫管：YB691-70?

10、汽車半軸用無縫鋼管：GB3088-1999?

11、船舶用無縫鋼管：GB5312-1999?

12、冷拔冷軋精密無縫鋼管：GB3639-1999?

13、各種合金管16Mn、27SiMn、15CrMo、35CrMo、12CrMov、20G、40Cr，12Cr1MoV，15CrMo。

擴展資料：

國標鋼管的分類：無縫鋼管分熱軋和冷軋（撥）無縫鋼管兩類。

熱軋無縫鋼管分一般鋼管，低、中壓鍋爐鋼管，高壓鍋爐鋼管、合金鋼管、不銹鋼管、石油裂化管、地質鋼管和其它鋼管等。

冷軋（撥）無縫鋼管除分一般鋼管、低中壓鍋爐鋼管、高壓鍋爐鋼管、合金鋼管、不銹鋼管、石油裂化管、其它鋼管外，還包括碳素薄壁鋼管、合金薄壁鋼管、不銹薄壁鋼管、異型鋼管。熱軋無縫管外徑一般大于 32mm，壁厚2.5-75mm，冷軋無縫鋼管處徑可以到6mm，壁厚可到0.25mm，薄壁管外徑可到5mm，壁厚小于0.25mm，冷軋比熱軋尺寸精度高。

百度百科-國際鋼管

國標 無縫鋼管型號尺寸？

1、DN15：外徑為21.3毫米，標準壁厚在2.45-2.8毫米之間，每米的重量在1.357公斤左右。

2、DN25：外徑為33.7毫米，標準壁厚在2.8-3.2毫米之間，每米的重量在2.554公斤左右。

3、DN40：外徑為48.3毫米，標準壁厚在3.06-3.5毫米之間，每米的重量在4.1公斤左右。等等。

如何選購鍍鋅管？

1、看規格尺寸

因為不同型號的鍍鋅管，支撐力是有很大區別的，而且價格也相差很大，所以在選購鍍鋅管的時候，型號規格是非常重要的，如果用戶選錯，可能因為鍍鋅管支撐力打不到要求，導致無使用，這樣就需要重新置辦一批，需要花費大量時間和金錢。

3、看鋼材價格

在選購鍍鋅管的時候，一般會有兩種計價方式，如果購買的量比較少，那么一般會按根來計價，即一根多少錢，這種情況商家一般會計算好，價格稍微高一些，如果購買的量很大，一般會用稱重的方式計價，即用鋼管的重量乘以鋼價，會更實惠。

3、看檢測質量

選購鍍鋅管的時候，要選擇表面光滑的，切割部位沒有毛刺出現的，這樣才能保證管材的質量。另外，鍍鋅管的耐腐蝕性也是非常關鍵的，這決定了鍍鋅管的各項性能，所以選購的時候，一定要看鋼材耐腐蝕性是否符合要求。

鋼管公稱直徑與外徑對照是怎樣的？

規格 外徑mm 壁厚mm 最小壁厚mm 焊管（6米定尺） 鍍鋅管(6米定尺）

米重kg 根重kg 米重kg 根重kg

公稱內徑 英寸

DN15 1/2 21.3 2.8 2.45 1.28 7.68 1.357 8.14

DN20 3/4 26.9 2.8 2.45 1.66 9.96 1.76 10.56

DN25 1 33.7 3.2 2.8 2.41 14.46 2.554 15.32

DN32 1.25 42.4 3.5 3.06 3.36 20.16 3.56 21.36

DN40 1.5 48.3 3.5 3.06 3.87 23.22 4.10 24.60

DN50 2 60.3 3.8 3.325 5.29 31.74 5.607 33.64

DN65 2.5 76.1 4.0 3.5 7.11 42.66 7.536 45.21

DN80 3 88.9 4.0 8.38 50.28 8.88 53.28

DN100 4 114.3 4.0 10.88 65.28 11.53 69.18

DN125 5 140 4.5 15.04 90.24 15.942 98.65

DN150 6 168.3 4.5 18.18 109.08 19.27 115.62

DN200 8 219.1 6.0

（焊管）

31.53 189.18

DN200 8 219.1 6.5

（熱鍍鋅） 36.12 216.72

鍍鋅鋼管常用規格

公稱口徑 外徑 壁厚 鍍鋅管壁黑鐵管增加的重量系數

MM MM MM 普通鋼管 加厚鋼管

6 10.0 2 1.064 1.059

8 13.5 2.75 1.056 1.046

10 17.0 3.50 1.056 1.046

15 21.3 3.15 1.047 1.039

20 26.8 3.40 1.046 1.039

25 33.5 4.25 1.039 1.032

32 42.3 5.15 1.039 1.032

40 48.0 4.00 1.036 1.030

50 60.0 5.00 1.036 1.028

65 75.5 5.25 1.034 1.028

80 88.5 4.25 1.032 1.027

100 114.0 7.00 1.032 1.026

125 140.0 7.50 1.028 1.023

150 165.0 7.50 1.028 1.023

說明：W=C*[0.02466*(D-S)*S]

W--鍍鋅管每米重量：kg/m

C--鍍鋅管比黑鐵管增加的重量系數

D--黑鐵管的外徑

S--黑鐵管的壁厚

W=0.02466*S*(公稱外徑-S)

鍍鋅鋼管每米重量=0.02466x壁厚x（外徑-壁厚）X1.06

鍍鋅管也是鋼材，表面度了一層薄薄得鋅，密度7.85kg/cm3

鋼管的重量=0.25×π×(外徑平方-內徑平方)×L×鋼鐵比重 其中：π = 3.14 L=鋼管長度 鋼鐵比重取7.8 所以， 鋼管的重量=0.25×3.14×(外徑平方-內徑平方)×L×7.8 * 如果尺寸單位取米（M）,則計算的重量結果為公斤（Kg）

鋼的密度為： 7.85g/cm3

鋼材理論重量計算

鋼材理論重量計算的計量單位為公斤（ kg ）。其基本公式為：

W（重量，kg ）=F(斷面積 mm2)×L(長度，m)×ρ(密度，g/cm3)×1/1000

各種鋼材理論重量計算公式如下：

名稱（單位）

計算公式 符號意義 計算舉例

圓鋼 盤條（kg/m）

W= 0.006165 ×d×d

d = 直徑mm

直徑100 mm 的圓鋼，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg

螺紋鋼（kg/m）

W= 0.00617 ×d×d

d= 斷面直徑mm

斷面直徑為12 mm 的螺紋鋼，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg

方鋼（kg/m）

W= 0.00785 ×a ×a

a= 邊寬mm

邊寬20 mm 的方鋼，求每m 重量。每m 重量= 0.00785 ×202=3.14kg

扁鋼

（kg/m）

W= 0.00785 ×b ×d

b= 邊寬mm

d= 厚mm

邊寬40 mm ，厚5mm 的扁鋼，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg

六角鋼

（kg/m）

W= 0.006798 ×s×s

s= 對邊距離mm

對邊距離50 mm 的六角鋼，求每m 重量。每m 重量= 0.006798 ×502=17kg

八角鋼

（kg/m）

W= 0.0065 ×s ×s

s= 對邊距離mm

對邊距離80 mm 的八角鋼，求每m 重量。每m 重量= 0.0065 ×802=41.62kg

等邊角鋼

（kg/m）

= 0.00785 ×[d （2b – d ）+0.215 （R2 – 2r 2 ）]

b= 邊寬

d= 邊厚

R= 內弧半徑

r= 端弧半徑

求20 mm ×4mm 等邊角鋼的每m 重量。從冶金產品目錄中查出4mm ×20 mm 等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（2 ×20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.15kg

不等邊角鋼

（kg/m）

W= 0.00785 ×[d （B+b – d ）+0.215 （R2 – 2 r 2 ）]

B= 長邊寬

b= 短邊寬

d= 邊厚

R= 內弧半徑

r= 端弧半徑

求30 mm ×20mm ×4mm 不等邊角鋼的每m 重量。從冶金產品目錄中查出30 ×20 ×4 不等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（30+20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.46kg

槽鋼

（kg/m）

W=0.00785 ×[hd+2t （b – d ）+0.349 （R2 – r 2 ）]

h= 高

b= 腿長

d= 腰厚

t= 平均腿厚

R= 內弧半徑

r= 端弧半徑

求80 mm ×43mm ×5mm 的槽鋼的每m 重量。從冶金產品目錄中查出該槽鋼t 為8 ，R 為8 ，r 為4 ，則每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 – 5 ）+0.349 ×（82–4 2 ）]=8.04kg

工字鋼（kg/m）

W= 0.00785 ×[hd+2t （b – d ）+0.615 （R2 – r 2 ）]

h= 高

b= 腿長

d= 腰厚

t= 平均腿厚

R= 內弧半徑

r= 端弧半徑

求250 mm ×118mm ×10mm 的工字鋼每m 重量。從金屬材料手冊中查出該工字鋼t 為13 ，R 為10 ，r 為5 ，則每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 –10 ）+0.615 ×（102 –5 2 ）]=42.03kg

鋼板（kg/m2）

W= 7.85 ×d

d= 厚

厚度 4mm 的鋼板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg

鋼管（包括無縫鋼管及焊接鋼管（kg/m）

W= 0.02466 ×S （D – S ）

D= 外徑

S= 壁厚

外徑為60 mm 壁厚4mm 的無縫鋼管，求每m 重量。每m 重量= 0.02466 ×4 ×（60 –4 ）=5.52kg贊同8| 評論

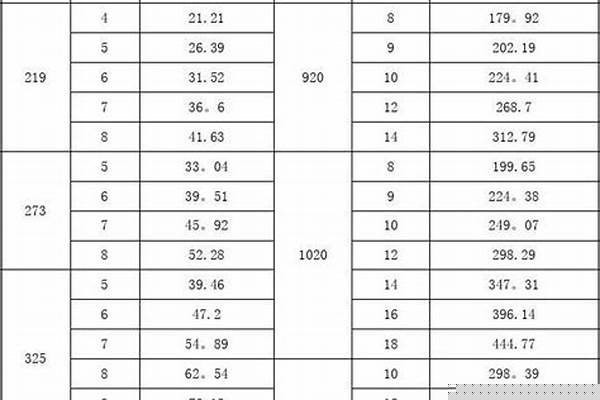

無縫鋼管公稱直徑與外徑對照表如下圖：

一般的無縫鋼管的生產工藝可以分為冷軋與熱軋兩種，外觀上冷軋無縫鋼管要短于熱軋無縫鋼管，冷軋無縫鋼管的壁厚一般比熱軋無縫鋼管要?。潜砻婵雌饋肀群癖跓o縫鋼管更加明亮．表面沒有太多的粗糙，口徑也沒有太多的毛刺。

冷軋管的最大公稱直徑為200 mm，熱軋管的最大公稱直徑為600 mm。

擴展資料：

1 、范圍本標準規定了DN（公稱尺寸）的定義和系列。本標準適用于使用 DN 標識的相關標準中規定的管道元件。注：也可以使用與本標準不同的其他標識尺寸方法，例如螺紋、壓配、承插焊或?qū)雍傅墓艿涝?，可用NPS（公稱管子尺寸）、OD（外徑）、ID（內徑）或G（管螺紋尺寸標記）等標識的管道元件。

2、 定義DN：用于管道系統元件的字母和數字組合的尺寸標識。它由字母DN 和后跟無因次的整數數字組成.這個數字與端部連接件的孔徑或外徑（用mm 表示）等特征尺寸直接相關。

注 1：除在相關標準中另有規定，字母DN 后面的數字不代表測量值，也不能用于計算目的。注 2：采用DN標識系統的那些標準，應給出DN 與管道元件的尺寸的關系，例如DN/OD 或DN/ID。

參考資料：

百度百科——鋼管公稱直徑
