作為鋼管灌注樁/a話題的專家，我對這個問題集合感到非常興奮。我會按順序逐一回答每個問題，并盡量提供全面而準確的信息，以便為大家?guī)砀嗟膯l(fā)和思考。

文章目錄列表:

1.錘擊式沉管灌注樁貫入度控制標準？
2.鋼筋（預應力）混凝土管樁、CFG樁、鉆孔灌注樁的區別是什么？
3.沉管灌注樁如何將鋼筋籠放入鋼管中的？哪位高人給解答一下？

錘擊式沉管灌注樁貫入度控制標準？

錘擊式沉管灌注樁貫入度控制標準是怎樣的呢，下面中達咨詢招投標老師為你解答以供參考。

1問題的提出

樁基幾乎可應用于各種工程地質條件和各種類型的工程，尤其適用于軟弱地基。錘擊式沉管灌注樁以其諸多優點，成為多層住宅、綜合樓的首選樁型。但其自身也存在一些缺陷和在設計施工中難以操作的指標，灌注樁沉管的貫入度的控制便是其中之一。本文擬通過工程實踐來對此進行探討。

一般認為，樁的貫入度與其極限承載力有直接的關系。貫入度通常依據現有的打樁動力公式結合當?shù)爻晒?jīng)驗確定。但灌注樁沉管的貫入度與樁承載力的關系是否可以用簡單的經驗公式確定，或者簡單地套用當?shù)爻晒?jīng)驗，以及貫入度是否為一項控制性的設計指標，對于這些問題，筆者認為有必要作進一步的探討。

《建筑樁基技術規范》(JGJ94-94)在灌注樁基礎設計中沒有貫入度設計的規定，僅提出灌注樁的貫入度“必須準確測量”，嚴格控制?！督ㄖ鼗A(chǔ)設計規范》(GBJ7-89)也沒有引入灌注樁貫入度設計概念。顯然，貫入度作為灌注樁設計指標并由設計人員提出缺乏規范依據。

目前，采用灌注樁的一般是九層以下的二級建筑物。由于國家規范對二級建筑物沒有規定要進行現場試驗確定單樁承載力，而是“應根據靜力觸探、標準貫入、經驗參數等估算，并參照地質條件相同的試樁資料，綜合確定”，因此這類建筑很少在設計施工前進行樁的現場試驗，設計人員依據現有的打樁動力公式結合當?shù)爻晒?jīng)驗確定貫入度。在施工時，對于以摩擦為主的摩擦樁，大多數情況下沉管達不到設計要求的貫入度，這時通常采用四個方法解決：(1)加深樁長；(2)復打樁；(3)擴大樁徑；(4)加樁。每種方法(有時二種、三種方法同時采用)都會增大工程量，增加成本。而這些做法都屬慣例，似乎沒有人會懷疑貫入度要求本身的合理性。當工程驗收時，單樁承載力檢驗合格，證明設定的貫入度“沒有問題”，又可以作為經驗被采用。因此，如何把握貫入度，對于工程的安全性、經濟性都有較大的意義。

2單樁豎向承載力的計算

2.1荷載傳遞機理

樁在荷載作用下，樁身上部首先受到壓縮，一部分荷載往下部樁身傳遞，另一部分則在樁與樁周土之間形成摩阻力。當荷載分級逐步加到樁頂時，樁身上部受到壓縮而產生相對于土的向下位移，與此同時，樁周表面受到土的向上摩阻力，樁身荷載通過樁周摩阻力傳遞到樁周土層中去，致使樁身荷載和樁身壓縮變形隨深度遞減。隨著荷載的增加，樁身壓縮量和位移量增加，樁身下部的摩阻力隨之進一步發揮出來。當樁周摩阻力全部發揮達到極限狀態后，若繼續增加荷載，則荷載量將全部由樁端土承擔。樁的這種傳遞理論，是符合靜壓試樁實際的，且已為許多樁的荷載試驗所證實。

2.2單樁豎向極限承載力標準值

單樁豎向極限承載力標準值按下式計算：

Rk＝u∑qsikli+qpkAp（1）

式中 Rk ——單樁的豎向承載力標準值；

qpk? ——極限端阻力標準值；

Ap ——樁身橫截面面積；

u ——樁身周邊長度；

qsik?——樁側第i 層土的極限側阻力標準值；

li ——按土層劃分的各段樁長。

貫入度的設計一般依據現有的打樁動力公式［3］，主要有格爾謝凡諾夫公式、工程新聞修正公式、海利公式和廣東打沉管灌注樁公式等。上述經驗公式是根據功能原理和實驗推導出來的，適用對象為預制樁(包括鋼管樁)；而灌注樁與預制樁在施工方法上有很大區別，如果套用上述經驗公式設計灌注樁的貫入度，顯然是不恰當?shù)摹Ｔ诠こ虒嵺`上，這種方法往往偏于安全，結果是使工程成本增加。

3工程實例

本例為東莞某學校的樁基實際工程。該小區位于東江形成的三角洲平原，屬于沖積地貌，地形平坦，場地土層分層描述如表1。

設計要求采用錘擊沉管灌注樁，樁端以中細砂層上部為持力層，樁長L＝22m(從場地地坪算起)，樁徑?＝480mm，單樁承載力標準值為600kN。

沉管貫入度計算：

(1)格氏公式

式中e ——打樁最后階段平均每錘的貫入度，cm；

n ——樁及樁墊材料系數，無樁墊時，n＝0.5；

ε ——恢復系數，無樁帽時ε2＝0.25；

Q ——錘重，kN；

q ——樁、樁帽、樁錘的非沖擊部分重量，kN；

H ——落錘高度，cm；

A ——樁的橫截面積，cm2；

m ——安全系數，永久建筑為2；

Rk ——單樁承載力標準值，kN。

根據現場設備情況和設計要求，有關參數取值為：

Q＝30kN, q＝26kN, A ＝1.810cm2，H＝100×0.8＝80cm，Rk＝600kN

將有關數據代入格氏公式后得：

e＝0.54cm／擊

(2)廣東打沉管灌注樁公式

式中 e ——打樁最后階段平均每錘的貫入度，cm；

Q ——錘重，kN；

H ——落錘高度，m；

A ——參數，樁徑?＝480mm, A＝9；

B ——參數，樁徑?＝480mm, B＝120；

N ——總錘數，此時取800錘；

Rk ——單樁承載力標準值，kN。

將有關數據代入廣東打沉管灌注公式后得：

e＝0.18cm／擊

由上述計算結果可知，廣東公式要求較之更加嚴格。該地成功經驗為：對于樁徑?＝480mm、設備錘重為30kN、設定錘落距為1.0m情況，最后三陣錘擊，每陣10錘，貫入度＜6cm。綜合考慮計算結果和當?shù)爻晒?jīng)驗，設計規定，最后三陣錘擊，要求貫入度控制在6cm／10擊以下。

但在實際施工中，樁管打至設計標高時，大部分樁貫入度都超過了設計要求，個別樁多達22～50cm/10錘，距設計要求相差很大。為了減小貫入度，對于部分貫入度較大的樁采用了灌砂復打，擠密砂土的新方法?？紤]到本小區樁基工程量大，基樁總數約為3 000余根，為了工程安全和節省投資，并為后續施工提供依據，為此對貫入度較大的以及經灌砂復打的樁，選擇了6根樁進行了靜載測試，有關數據如表2、3。

因為此次靜載測試目的并不是做樁的破壞試驗，所以最大試驗荷載以滿足設計要求為限。至最大試驗荷載時，沒有出現極限特征。

從測試試驗結果看出：(1)該地區的灌注樁沉管貫入度實際值是設計值的2～8倍(至設計標高時)，這時即使不加長樁長或復打，樁的承載力也完全能達到設計要求?？梢娯炄攵仍O(shè)計值偏小。(2)對于貫入度特別大的3號樁，經灌砂復打，測試結果表明，樁的承載力也能達到設計要求，且最大沉降量仍未超過規范極限值。可見，若嚴格控制貫入度不甚合理，

分析其原因有以下幾點：

(1)由于構造上的原因，錘擊式沉管灌注樁的預制樁靴比樁管外徑大6～8cm，施工時，土對樁管的擠壓力減少使樁管下沉阻力減少，因而使沉管貫入度增大。

(2)成樁后灌注樁的實際樁徑往往比管徑大6%～7%，這是因為樁靴直徑較大所致。由于實際樁徑擴大使得樁的承載力相應增加，因此盡管施工時的貫入度相對較大，但靜載試驗加載至最大荷載時沉降量仍然較小。

(3)灌注樁的實際樁身表面是凹凸不平的，樁身混凝土與周圍土互相咬合，致使土的摩阻力較預制樁大，且施工時樁管的摩阻力小于成樁后的摩阻力。

(4)沉管時由于連續錘擊震動，土體內摩擦角變化很大。而在樁身灌注混凝土28天后，進行靜載試驗時，土體結構基本穩定，承載力有一定幅度提高。

(5)灌砂復打?qū)吨芡梁蜆抖送吝M(jìn)行了擠密，使樁側摩阻力提高，樁端土的強度提高。

(6)打樁公式適用于預制樁和鋼管樁估算其打樁阻力，將它用于沉管貫入度的計算只是權宜之計。經過綜合分析試驗結果，以及其成因分析，認為可以適當加大貫入度的設計值。為了安全起見，后續樁的貫入度控制在2倍設計值范圍內；個別貫入度較大的樁，采用灌砂復打的方法，將其控制在相同范圍內。該項工程竣工已近6年，運行正常。這說明當時貫入度控制原則是安全合理的。

4結論

(1)對于砂土地基，采用灌砂復打，充分利用其擠密效應，是一種經濟有效地減小貫入度的方法。

(2)簡單套用現有的打樁動力公式設計沉管貫入度，有時與工程實際情況不符，將造成工程浪費。

(3)灌注樁貫入度作為一項設計施工指標，應該加以控制，但是應該避免盲目性。在無現場試驗確定單樁承載力的情況下，可以采用這樣的方法：在地質鉆探孔附近，土層分布和各土層的物理力學指標比較準確，宜先在此打樁，仔細做好記錄，在設計標高附近一定范圍內準確測量每10擊的貫入度。綜合分析貫入度的現場施工記錄、設計值，以及當?shù)爻晒?jīng)驗，調整實施的貫入度值，以盡可能地使貫入度控制值趨于合理。

更多關于工程/服務/采購類的標書代寫制作，提升中標率，您可以點擊底部官網客服免費咨詢：/#/?source=bdzd

鋼筋（預應力）混凝土管樁、CFG樁、鉆孔灌注樁的區別是什么？

建筑物沉降是由于地基土層不均勻或土壤水分含量變化所致。沉降嚴重時，可能導致結構損壞或安全風險。本文將為您提供解決建筑物沉降問題的示例，供您參考。

全面調查

在制定解決方案之前，務必對建筑物進行全面、細致的檢測，以確定沉降的原因和程度。這包括地質勘探、地下水位測量和鉆孔測試，以評估土壤的穩定性和承載力。

輕度沉降解決方案

對于輕微的沉降問題，可以考慮采用低成本的淺層加固方法，如鋼板樁或鋼筋混凝土樁。此方案能迅速解決小規模的沉降問題。

深度加固方案

若沉降嚴重，深層加固方案可能更合適。這可能包括鋼管灌注樁、動漿法加固和軟土處理等。這些方案針對大范圍的沉降問題，具有強大的地基加固能力。

成本和環境考量

在選擇方案時，務必考慮成本和周邊環境影響。與地方政府和相關方溝通是必要的，以確保解決方案切實可行。

執行與監測

在實施方案時，務必制定詳細的施工計劃并嚴格監管，確保施工質量和安全。完成施工后，進行復檢和測試，確保沉降問題得到解決。

沉管灌注樁如何將鋼筋籠放入鋼管中的？哪位高人給解答一下？

預應力管樁是采用預應力工藝和離心成型法制成的一種空心筒體細長混凝土預制構件，主要由圓筒形樁身、端頭板和鋼套箍等組成。管樁沉樁方法有多種，在我國國內施工過的方法有：錘擊法、靜壓法、震動法、射水法、預鉆孔法及中掘法等，而以靜壓法用得最多。由于柴油錘打樁時震動劇烈、噪音大，為適應市區施工需要，近幾年來我國各地開發了大噸位的靜力壓樁機施壓預應力管樁的工藝。\x0d\\x0d\CFG樁嚴格來說不屬于樁基礎的一種，而是屬于地基處理的工藝。CFG是英文CementFly-ashGravel的縮寫，意為水泥粉煤灰碎石樁，由碎石、石屑、砂、粉煤灰摻水泥加水拌和，用各種成樁機械制成的可變強度樁。通過調整水泥摻量及配比，其強度等級在C5-C25之間變化，是介于剛性樁與柔性樁之間的一種樁型。CFG樁和樁間土一起，通過褥墊層形成CFG樁復合地基共同工作，故可根據復合地基性狀和計算進行工程設計。CFG樁一般不用計算配筋，并且還可利用工業廢料粉煤灰和石屑作摻和料，進一步降低了工程造價。根據現場條件可選用下列施工工藝：長螺旋鉆孔灌注成樁、長螺旋鉆孔管內泵壓混合料灌注成樁、振動沉管灌注成樁。\x0d\\x0d\灌注樁系是指在工程現場通過機械鉆孔、鋼管擠土或人力挖掘等手段在地基土中形成樁孔，并在其內放置鋼筋籠、灌注混凝土而做成的樁，依照成孔方法不同，灌注樁又可分為沉管灌注樁、鉆孔灌注樁和挖孔灌注樁等幾類。鉆孔灌注樁是按成樁方法分類而定義的一種樁型。

沉管灌注樁：指利用錘擊打樁法或振動打樁法，將帶有活瓣式樁尖或預制鋼筋混凝土樁靴的鋼套管沉入土中，然后邊澆筑混凝土（或先在管內放入鋼筋籠），邊錘擊或振動邊拔管而成的樁。前者稱為錘擊沉管灌注樁，后者稱為振動沉管灌注樁。

沉管灌注樁成樁過程為：樁機就位→錘擊（振動）沉管→上料→邊錘擊（振動）邊拔管，并繼續澆筑混凝土→下鋼筋籠、繼續澆筑混凝土及拔管→成樁。

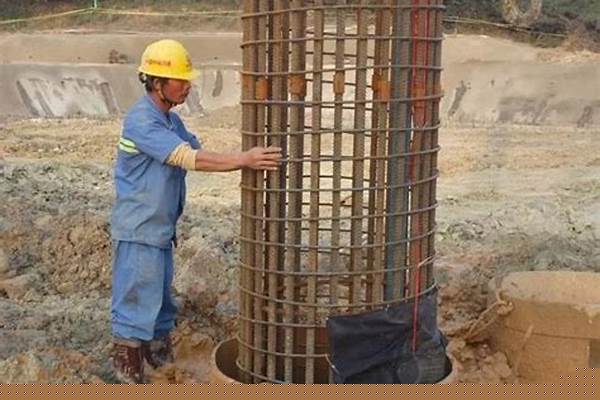

樁基鋼筋籠施工特性：在一般場合對鋼筋籠要求不大時可采用手工綁扎鋼筋籠，如樁基較深或樁徑較大時宜采用扎實性和牢固性更優良的機制鋼筋籠（采用鋼筋籠滾焊機制作）以滿足達到樁基施工工藝高要求，提升樁基牢固穩定性。

好了，今天關于“鋼管灌注樁/a”的話題就到這里了。希望大家能夠通過我的講解對“鋼管灌注樁/a”有更全面、深入的了解，并且能夠在今后的生活中更好地運用所學知識。
