鋼管的尺寸規格表

文章來源：http://m.xzhcwl.com 發布時間：2024-07-26 13:57:28 瀏覽次數：22

鋼管的尺寸規格/a_鋼管的尺寸規格表

鋼管的尺寸規格/a是一個非常復雜和重要的話題，需要深入研究和思考。我將盡力為您提供相關的信息和建議。

文章目錄列表:

1.管子的規格怎么表示
2.無縫鋼管的規格的表示方法是什么?
3.鋼管規格的表示方法

管子的規格怎么表示

管子的規格用外徑*壁厚表示。

例如：φ50*2表示鋼管外直徑是50毫米，壁厚是2毫米。

鋼管尺寸里的3/4、1/8等數字的單位是英寸，表示鋼管的外直徑是3/4英寸或1/8英寸，1英寸=2.54厘米，3/4英寸就是3/4×2.54=1.905厘米，表示外徑是19.05毫米，1/8表示鋼管外直徑是1/8英寸，1英寸=25.4毫米，1/8英寸=1/8×25.4毫米=3.175毫米，表示鋼管外直徑是3.175毫米。

擴展資料：

英寸（_）是使用于聯合王國(UK,即英國(英聯邦)及其前殖民地的長度單位，一般為1in=2.54cm，在英制里，12英寸為1英尺，36英寸為1碼。

在建筑材料中，對管材的稱法用英寸這個單位，為2.54cm，而不是用市寸。

在液晶顯示器中，規格一般有17寸、19寸、22寸等。在手機中，屏幕尺寸現在一般有4.0寸、4.2寸、4.5寸、4.7寸、4.8寸、5.0寸、5.2寸、5.5寸、5.7寸、6.44寸等。在平板電腦中，屏幕尺寸一般有7.9寸、9.7寸、12.9寸。顯示屏的大小通常以對角線的長度來衡量，以英寸單位。

英寸的分?jǐn)?shù)：1/64、3/64、5/64、7/64、9/64；

英寸的小數：0.015625、0.03125、0.046875；

我國習慣稱呼：一厘二毫半、二厘半、三厘七毫半。

1mil=1/1000inch=0.00254cm=0.0254mm；

1inch=1000mil=2.54cm=25.4mm；

在英制里，12英寸（_）為1英尺（_），36英寸為1碼；

1英寸=25.4mm（數碼感應器）；

百度百科-英寸

無縫鋼管的規格的表示方法是什么?

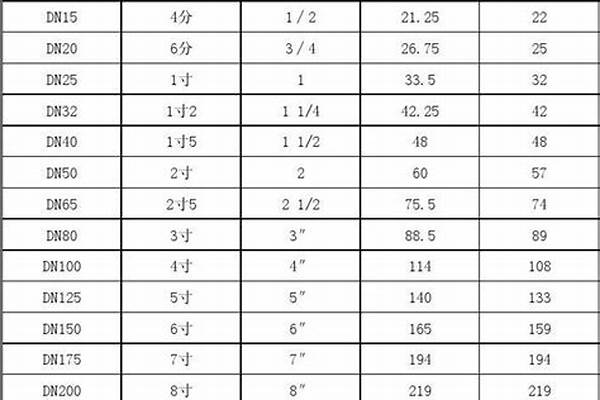

1、DN15型號外徑為21.3mm

2、DN20型號外徑為26.9mm

3、DN25型號外徑為33.7mm

4、DN32型號外徑42.mm

5、DN40型號外徑為48.3mm

6、DN50型號外徑為60 mm

7、DN65型號外徑為76.1mm

8、DN80型號外徑為88.9mm

9、DN100型號外徑為114.3mm

10、DN125型號外徑為140mm

11、DN150型號外徑為168.3mm

12、DN200型號外徑為219.1mm。

擴展資料

熱鍍鋅鋼管廣泛應用于建筑、機械、煤礦、化工、電力、鐵道車輛、汽車工業、公路、橋梁、集裝箱、體育設施、農業機械、石油機械、探礦機械等制造工業。

鍍鋅鋼管表面有熱浸鍍或電鍍鋅層的焊接鋼管。鍍鋅可增加鋼管的抗腐蝕能力，延長使用壽命。鍍鋅管的用途很廣，除作輸水、煤氣、油等一般低壓力流體的管線管外，還用作石油工業特別是海洋油田的油井管、輸油管，化工焦化設備的油加熱器、冷凝冷卻器、煤餾洗油交換器用管，以及棧橋管樁、礦山坑道的支撐架用管等。

百度百科-鍍鋅鋼管

鋼管規格的表示方法

DN與的區別(公稱直徑和外徑區別)\x0d\1、DN是指管道的公稱直徑——這既不是外徑也不是內徑（應該與管道工程發展初期與英制單位有關，通常用來描述鍍鋅鋼管）　它與英制單位的對應關系如下：\x0d\ 4分管：4/8英寸：DN15；\x0d\　 6分管：6/8英寸：DN20；\x0d\　 1寸管：1英寸：DN25；\x0d\　 寸二管：1又1/4英寸：DN32；\x0d\　 寸半管：1又1/2英寸：DN40；\x0d\　 兩寸管：2英寸：DN50；\x0d\　 三寸管：3英寸：DN80（很多地方也標為DN75）；\x0d\　 四寸管：4英寸：DN100； \x0d\2、De主要是指管道外徑（一般采用De標注的，均需要標注成外徑X壁厚的形式）主要用于描述：無縫鋼管、PVC等塑料管道、和其他需要明確壁厚的管材。拿鍍鋅焊接鋼管為例，用DN、De兩種標注方法如下：\x0d\　 DN20 De25X2.5mm \x0d\　 DN25 De32X3mm \x0d\　 DN32 De40X4mm \x0d\　 DN40 De50X4mm　\x0d\ 我們習慣于使用DN來標注焊接鋼管，在不涉及到壁厚的情況下很少使用De來標注管道；但是標注塑料管就又是另外一回事了；還是跟行業習慣有關，實際施工過程中我們簡略稱呼的20、25、32等管道均是指De，而不是指DN。\x0d\　　別外據在現場的實踐經驗：\x0d\　　a、兩種管道材料的連接方式不外乎：絲扣連接及法蘭連接。\x0d\　　b、鍍鋅鋼管、PPR管均能采用以上兩種連接，只是小于50的管道用絲扣較方便，大于50的用法蘭比較可靠。\x0d\　　c、如果是兩種不同材質的金屬管道相連，要考慮是否會產生原電池反應，否則會加速活躍金屬材料管道的腐蝕速度，最好要用法蘭連接，并用橡膠墊片類的絕緣材質將兩種金屬分隔開，包括螺栓都要用墊片分隔，避免接觸。\x0d\3、DN 、De、Dg的區別\x0d\　　DN Nominal diameter \x0d\　　De external diameter \x0d\　　Dg diameter gong(漢語拼音“公”的聲母) 這下你就明白了,Dg是國產貨，有中國特色的國產貨，現在都不用了\x0d\ a、各種管子的不同標注方法：\x0d\　　1 、水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱直徑DN表示（如DN15、DN50）；\x0d\　　2、 無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑D×壁厚表示（如D108×4、D159×4.5等）；\x0d\　　3 、鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）；\x0d\　　4、 塑料管材，管徑宜按產品標準的方法表示；\x0d\　　5、 當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。\x0d\　　b、DN 、De、Dg的關系：\x0d\　　De量的是管道外壁的直徑\x0d\　　DN是De減一半管壁的厚度得的數\x0d\　　Dg一般沒人用\x0d\　　a、管徑應以mm為單位。\x0d\　　b、管徑的表達方式應符合下列規定：\x0d\　　1、水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱直徑DN表示；\x0d\　　2、無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑×壁厚表示；\x0d\　　3、鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示；\x0d\　　4、塑料管材，管徑宜按產品標準的方法表示；\x0d\　　5、當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。\x0d\　　建筑排水用硬聚氯乙烯管材規格用de（公稱外徑）×e（公稱壁厚）表示（GB 5836.1-92）。\x0d\　　給水用聚丙烯（PP）管材規格用de×e表示（公稱外徑×壁厚）\x0d\　　塑料管在工程圖上的標示　\x0d\　　公制標示 ( metric dimension size ) \x0d\　　以DN表示\x0d\　　一般稱為“公稱尺寸”，它不是管外徑、也不是管內徑。是外徑與內徑的平均值，我們稱平均內徑。例如：外徑63mm的塑料管之公制標示 ( mm dimension size )DN50\x0d\ ISO公制標示 ( ISO metric dimension size ) \x0d\ 以Da表示 PVC管，ABS管之管外徑\x0d\ 以De表示 PP管，PE管之管外徑\x0d\ 例如：外徑63mm的塑料管之公制標示 ( mm dimension size ) \x0d\ Da63 對PVC管，ABS管而言

鋼管規格表示方法是外徑乘以壁厚。

一般來說，管子的直徑可分為外徑(De)、內徑(D)、公稱直徑(DN)。 DN是指管道的公稱直徑，是外徑與內徑的平均值。DN的值=De的值-0.5*管壁厚度。

管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63。

其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示，在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也較公稱通徑，是管子（或者管件）的規格名稱。

擴展資料

具有空心截面，其長度遠大于直徑或周長的鋼材。按截面形狀分為圓形、方形、矩形和異形鋼管。按材質分為碳素結構鋼鋼管、低合金結構鋼鋼管、合金鋼鋼管和復合鋼管，按用途分為輸送管道用、工程結構用、熱工設備用、石油化工工業用、機械制造用、地質鉆探用、高壓設備用鋼管等。

按生產工藝分為無縫鋼管和焊接鋼管，其中無縫鋼管又分熱軋和冷軋(拔)兩種，焊接鋼管又分直縫焊接鋼管和螺旋縫焊接鋼管。

鋼管尺寸分類：

A、公稱尺寸：是標準中規定的名義尺寸，是用戶和生產企業希望得到的理想尺寸，也是合同中注明的訂貨尺寸。

B、實際尺寸：是生產過程中所得到的實際尺寸，該尺寸往往大于或小于公稱尺寸。這種大于或小于公稱尺寸的現象稱為偏差。

C、米重：每米重量=0.02466*壁厚*（外徑-壁厚）。

百度百科-鋼管

好了，今天關于“鋼管的尺寸規格/a”的探討就到這里了。希望大家能夠?qū)Α颁摴艿某叽缫?guī)格/a”有更深入的認識，并且從我的回答中得到一些幫助。
