鋼管規格尺寸大全/a_鋼管規格尺寸大全

鋼管規格尺寸大全/a的今日更新是一個不斷發展的過程，它反映了人們對生活品質的不斷追求。今天，我將和大家探討關于鋼管規格尺寸大全/a的今日更新，讓我們一起感受它帶來的高品質生活。

文章目錄列表:

1.鋼管有多少規格型號
2.腳手架鋼管的具體尺寸是多少？
3.鋼管規格（鋼管規格尺寸表大全）

鋼管有多少規格型號

一、尺寸

把1英寸分成8等分；

1/8?1/4?3/8?1/2?5/8?3/4?7/8英寸。

相當于通常說的1分管到7分管

更小的尺寸用1/16、1/32、1/64來表示，單位還是英寸。如果分母和分子能夠約分（如分子是2、4、8、16、32）就應該約分。

英寸的表示是在右上角打上兩撇，如1/2"

如DN25（25mm，下同）的水管就是英制1"的水管，也是解放前的8分水管。DN15的水管就是英制1/2"的水管，也是解放前的4分水管。如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

二、標準：

有英制標準和國際標準兩種。

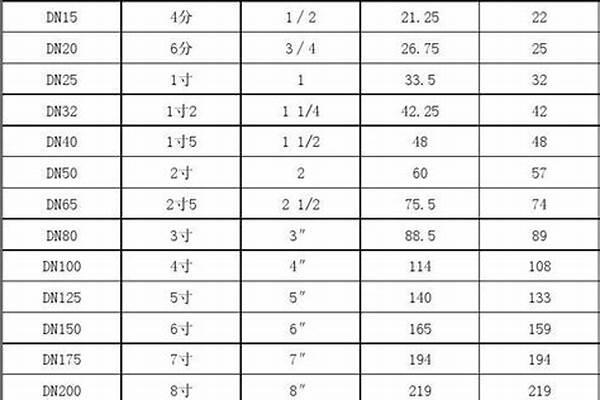

鋼管規格表

三、材質：

材質就有很多，根據不同的需要。1、塑料管：

有PVC、UPVC、PPR、PPR穩態塑鋁合金、鋁塑管、玻紋管、PE管等。2、金屬管：

鍍鋅管、不銹鋼管、不銹鋼襯塑管、薄壁不銹鋼管、鍍鋅襯塑管、銅管、鑄鐵管等。我國水管的規格均采用我國法定單位的公稱直徑來標稱的。如DN20，就是表示公稱直徑20毫米的鍍鋅水管。鍍鋅水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。

你說的幾分幾分的名稱，是解放前我國落后，沒有自己的規格和單位，就沿用了英國的單位。英國的單位是：1英尺=12英寸1英寸=1000英絲。其中水管的規格是英寸的分數，剛好是把一英寸分成了八份就好表示水管的規格，就創造了一個英分的單位。其實沒有英分這個單位，而是用分數帶上英寸來表示1英寸以下的尺寸。

把英寸分成8分，應該是這樣說：1/8英寸1/43/81/25/83/47/8

相當于常說的1分到7分,更小的尺寸用1/16、1/32、1/64來表示，單位還是英寸。如果分母和分子能夠約分，如分子是2、4、8、16、32時如果能夠約分，就應該約分。

英寸的表示是在右上角打上兩撇，如1/2"

如DN25的水管就是英制1"的水管，也是解放前的8分水管。DN15的水管就是英制1/2"的水管，也是解放前的4分水管。如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。

尺寸術語

尺寸

A、公稱尺寸：是標準中規定的名義尺寸，是用戶和生產企業希望得到的理想尺寸，也是合同中注明的訂貨尺寸。

B、實際尺寸：是生產過程中所得到的實際尺寸，該尺寸往往大于或小于公稱尺寸。這種大于或小于公稱尺寸的現象稱為偏差。

C、米重：每米重量=0.02466*壁厚*（外徑-壁厚）

偏差和公差

A、偏差：在生產過程中，由于實際尺寸難于達到公稱尺寸要求，即往往大于或小于公稱尺寸，所以標準中規定了實際尺寸與公稱尺寸之間允許有一差值。差值為正值的叫正偏差，差值為負值的叫負偏差。

B、公差：標準中規定的正、負偏差值絕對值之和叫做公差，亦叫"公差帶"。

偏差是有方向性的，即以"正"或"負"表示；公差是沒有方向性的，因此，把偏差值稱為"正公差"或"負公差"的叫法是錯誤的。

交貨長度

交貨長度又稱用戶要求長度或合同長度。標準中對交貨長度有以下幾種規定：

A、通常長度（又稱非定尺長度）：凡長度在標準規定的長度范圍內而且無固定長度要求的，均稱為通常長度。例如結構管標準規定：熱軋（擠壓、擴）鋼管3000mm～12000mm；冷拔（軋）鋼管2000mmm～10500mm。

B、定尺長度：定尺長度應在通常長度范圍內，是合同中要求的某一固定長度尺寸。但實際操作中都切出絕對定尺長度是不大可能的，因此標準中對定尺長度規定了允許的正偏差值。

以結構管標準為：

生產定尺長度管比通常長度管的成材率下降幅度較大，生產企業提出加價要求是合理的。加價幅度各企業不盡一致，一般為基價基礎上加價10%左右。

C、倍尺長度：倍尺長度應在通常長度范圍內，合同中應注明單倍尺長度及構成總長度的倍數（例如3000mm×3，即3000mm的3倍數，總長為9000mm）。實際操作中，應在總長度的基礎上加上允許正偏差20mm，再加上每個單倍尺長度應留切口余量。以結構管為例，規定留切口余量：外徑≤159mm為5～10mm；外徑>159mm為10～15mm。

若標準中無倍尺長度偏差及切割余量規定時，應由供需雙方協商并在合同中注明。倍尺長度同定尺長度一樣，會給生產企業帶來成材率大幅度降低，因此生產企業提出加價是合理的，其加價幅度同定尺長度加價幅度基本相同。

D、范圍長度：范圍長度在通常長度范圍內，當用戶要求其中某一固定范圍長度時，需在合同中注明。

例如：通常長度為3000～12000mm，而范圍定尺長度為6000～8000mm或8000～10000mm。

可見，范圍長度比定尺和倍尺長度要求寬松，但比通常長度加嚴很多，也會給生產企業帶來成材率的降低。因此生產企業提出加價是有道理的，其加價幅度一般在基價上加價4%左右。

壁厚不均

鋼管壁厚不可能各處相同，在其橫截面及縱向管體上客觀存在壁厚不等現象，即壁厚不均。為了控制這種不均勻性，在有的鋼管標準中規定了壁厚不均的允許指標，一般規定不超過壁厚公差的80%（經供需雙方協商后執行）。

橢圓度

在圓形鋼管的橫截面上存在著外徑不等的現象，即存在著不一定互相垂直的最大外徑和最小外徑，則最大外徑與最小外徑之差即為橢圓度（或不圓度）。為了控制橢圓度，有的鋼管標準中規定了橢圓度的允許指標，一般規定為不超過外徑公差的80%（經供需雙方協商后執行）。

彎曲度

鋼管在長度方向上呈曲線狀，用數字表示出其曲線度即叫彎曲度。標準中規定的彎曲度一般分為如下兩種：

A、局部彎曲度：用一米長直尺靠量在鋼管的最大彎曲處，測其弦高，即為局部彎曲度數值，其單位為mm/m，表示方法如2.5mm/m。此種方法也適用于管端部彎曲度。

B、全長總彎曲度：用一根細繩，從管的兩端拉緊，測量鋼管彎曲處最大弦高，然后換算成長度（以米計）的百分數，即為鋼管長度方向的全長彎曲度。

例如：鋼管長度為8m，測得最大弦高30mm,則該管全長彎曲度應為：

0.03÷8m×100%=0.375%

尺寸超差

尺寸超差或叫尺寸超出標準的允許偏差。此處的"尺寸"主要指鋼管的外徑和壁厚。通常有人把尺寸超差習慣叫"公差出格"，這種把偏差和公差等同起來的叫法是不嚴密的，應叫"偏差出格"。此處的偏差可能是"正"的，也可能是"負"的，很少在同一批鋼管中出現"正、負"偏差均出格的現象。

注：計算常用型材理論重量計算公式：

m=F×L×ρ

m—質量Kg；F—斷面積m2/m；L—長度m；ρ—密度*Kg/m3

☆其中：F斷面積計算方法：

1、方鋼F=a2

2、鋼管F=3.1416×$（D-$）D—直徑$—厚度

3、鋼板、扁鋼F=a×$a—寬度

腳手架鋼管的具體尺寸是多少？

無縫鋼管的規格型號尺寸有直徑是159、219、273、325、377、426、480，還有大規格的有820、920、1020以及1220、1420等等，單位是毫米。

就比如說159規格，它的厚度就有3種，分別是4毫米、5毫米以及6毫米。分別對應的重量也不同，按照從小到大的順序，分別是每米15.29千克、18.99千克以及22.64千克。

無縫鋼管的規格是用外徑*壁厚毫米數表示。無縫鋼管是用10、20、30、35、45等優質碳結鋼16Mn、5MnV等低合金結構鋼或40Cr、30CrMnSi、45Mn2、40MnB等合金鋼熱軋或冷軋制成的。10、20等低碳鋼制造的無縫管主要用于流體輸送管道，45、40Cr等中碳鋼制成的無縫管用來制造機械零件。

無縫鋼管是什么及用途

無縫鋼管是指由整支圓鋼穿孔而成的，表面上沒有焊縫的鋼管。無縫鋼管主要用做石油地質鉆探管、石油化工用的裂化管、鍋爐管、軸承管以及汽車、拖拉機、航空用高精度結構鋼管。無縫鋼管具有中空截面，大量用作輸送流體的管道，如輸送石油、天然氣、煤氣、水及某些固體物料的管道等。

鋼管與圓鋼等實心鋼材相比，在抗彎抗扭強度相同時，重量較輕，是一種經濟截面鋼材。使用無縫鋼管可以避免出現滲漏等問題，保證了使用效果，提高材料利用率。

鋼管規格（鋼管規格尺寸表大全）

腳手架鋼管規格具體如下表：

鋼管應采用國家標準GB/T13793或GB/T3091中規定的Q235普通鋼管，型號宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm計算），材料進場應提供產品合格證且進行驗收，合格后方可投入使用。

擴展資料：

鋼管材質要求：鋼管應采用國家標準GB/T13793或GB/T3091中規定的Q235普通鋼管，型號宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm計算），材料進場應提供產品合格證且進行驗收，合格后方可投入使用。

腳手架外側防護必須使用合格的密目式安全網封閉。外架上應設置公司標志（“公司”橫幅）和宣傳標語。保證外架協調美觀，體現企業特色。

腳手架基礎平整、夯實、混凝土硬化，基礎應采用100mm厚C25混凝土硬化，立桿底部設置底座或墊板。墊板應采用長度不少于2跨、厚度不小于50mm、寬度不小于200mm的木墊板。

百度百科-腳手架

鋼管的規格是什么?

鋼管的規格是：、比如4分管、6分管、1寸管、2寸管等等。

根據型號規格不同，其壁厚也不一樣，而且相同型號規格的鋼管，還會有多種壁厚供消費者選擇。比如4分管，壁厚有0.9mm、1.0mm、1.2mm、1.5mm、2.0mm等多種型號，鋼管越厚，強度越高，價格就越貴越貴，用戶需按實選購。

選購鋼管的方法：

1、看鋼管表面

消費者在選購鋼管的時候，需要仔細看看鋼管表面，是否有光澤，且色澤分布是否均勻，同時還需要用手摸一摸管壁，看管壁是否光滑平整。如果鋼管的色澤分布不均勻，或者管壁粗糙，則說明鋼管的質量不好，甚至會影響其使用性能，不建議購買。

2、看鋼管證書

所有正規品牌出廠的鋼管，都會附帶相關的質量檢驗證書、合格證以及出廠試驗報告。消費者在選購的時候，需要請商家出示鋼管的所有文件，確保鋼管的質量，如果商家無法提供這些材料，那么鋼管的質量也得不到保障，建議不要購買。

3、看鋼管的品牌

市面上有很多不同品牌的鋼管，消費者在選購的時候，最好找知名度高的品牌購買。因為表面看似相同的鋼管，所采用的產品原料大有不同，若選擇較差的原料制作，其性能、質量會差很多。

鋼管規格尺寸

一般來說，管道的直徑可分為外徑、內徑和公稱直徑。無縫鋼管的外徑用字母D表示，后面是外徑尺寸和壁厚。比如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示。塑料管也用外徑表示，如De63。其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等。用DN表示，在設計圖紙中一般用公稱直徑表示。公稱直徑是人為規定的，以便于設計、制造和維護。管道的公稱直徑不等于其內徑和外徑。比如公稱直徑為100MM的無縫鋼管，有102*5、108*5等幾種。108是管子的外徑，5代表管子的壁厚。所以管子內徑為=98MM，但并不完全等于管子外徑與壁厚之差的兩倍。也可以用。但管徑不等于內徑的規格名稱應使用設計圖紙中的公稱直徑，以便管道、管件、閥門、法蘭、墊片等的結構尺寸和連接尺寸?？筛鶕?jù)公稱直徑確定。標稱直徑用符號DN表示。如果設計圖紙中標明了外徑，還應做一個管子規格對照表，標明某一管子的公稱直徑和壁厚。。管道系列標準在壓力管道的設計和施工中，應首先考慮壓力管道及其部件標準系列的選擇。雖然國際上應用的標準體系很多，但大致可以分為兩類。管道壓力標準見表3。法蘭標準見表4。表3壓力管道標準分類大外徑系列小外徑系列規范DN-公稱直徑ф-外徑DN15-ф22毫米，DN20-ф27毫米DN25-ф34毫米，DN32-ф42毫米DN40-ф48毫米，DN50-ф60毫米DN65-ф76毫米，DN80-ф89毫米dn100-ф114毫米，dn125-ф140毫米dn150-ф168毫米，dn200-ф219毫米dn250-ф273毫米，dn300-ф324毫米dn350-ф360毫米，dn400-ф406毫米dn450-ф457毫米，dn500-ф508毫米DN600-ф610mm，DN15-ф18毫米，DN20-ф25毫米DN25-ф32毫米，DN32-ф38毫米DN40-ф45毫米，DN50-ф57毫米DN65-ф73毫米，DN80-ф89毫米dn100-ф108毫米，dn125-ф133毫米dn150-ф159毫米，dn200-ф219毫米dn250-ф273毫米，dn300-ф325毫米dn350-ф377毫米，dn400-ф426毫米dn450-ф480毫米，dn500-ф530毫米DN600-ф630mm，3.腳手架鋼管長度有哪些規格？根據《JGJ建筑施工扣件式鋼管腳手架安全技術規范》130—2011。腳手架應采用現行國家標準《直縫焊接鋼管》GB/T13793或《低壓流體輸送用焊接鋼管》GB/T3091中規定的Q235普通鋼管；鋼管的鋼材質量應符合現行國家標準《碳素結構鋼》GB/T700中Q235級鋼的規定。腳手架應采用方管協會提供的腳手架管規格:腳手架用的鋼管一般有兩種，一種外徑48mm，壁厚3.5mm；另一個外徑51毫米，壁厚3毫米。腳手架應采用φ48.3*3.6鋼管。每根鋼管的最大質量不應大于25.8千克..

鋼管有哪些規格

常用鋼管規格表如圖所示：

大外徑系列，規格，DN-公稱直徑，Ф－外徑，?

DN10—Ф14mm，DN15—Ф18mm，DN20—Ф25mm，DN25—Ф32mm，DN32—Ф38mm，

DN40—Ф45mm，DN50—Ф57mm，DN65—Ф76mm，DN80—Ф89mm，DN100—Ф108mm，

DN125—Ф133mm，DN150—Ф159mm，DN175—Ф194mm，DN200—Ф219mm，DN225—Ф

245mm，DN250—Ф273mm，?DN300—Ф325mm，DN350—Ф377mm，DN400—Ф426mm，

DN450—Ф480mm。

公稱通徑是管路系統中所有管路附件用數字表示的尺寸，公稱通徑是供參考用的一個方便的圓整數，與加工尺寸僅呈不嚴格的關系。

公稱通徑用字母“DN”后面緊跟一個數字標志。這是緣自金屬管的管璧很薄，管外徑與管內徑相差無幾，所以取管的外徑與管的內徑之和的平均值當作管徑稱呼。

dn與無縫鋼管dn及inch的區別

dn:公稱直徑de:當量計算直徑

inch:英寸，長度單位，1inch=25。4mm

dn，nb，od

例無縫鋼管?dn鋼管dn50，sch20，鍍鋅鋼管nb2”，sch20

外徑與dn，nb的關系如下：

------dn--------nb-------od

15--------------1/2--------------21.3

20--------------3/4--------------26.7

25--------------1----------------33.4

冷軋無縫管--------------11/4-----------42.2

40--------------11/2-----------48.3

50--------------2-----------60.3

65--------------dn/2-----------73.0

80--------------3-----------88.9

100--------------4------------114.3

125--------------5------------139.8

150--------------6------------168.3

200---------------8------------219.1

參考資料：

百度百科：鋼管公稱直徑

好了，關于“鋼管規格尺寸大全/a”的話題就到這里了。希望大家通過我的介紹對“鋼管規格尺寸大全/a”有更全面、深入的認識，并且能夠在今后的實踐中更好地運用所學知識。
