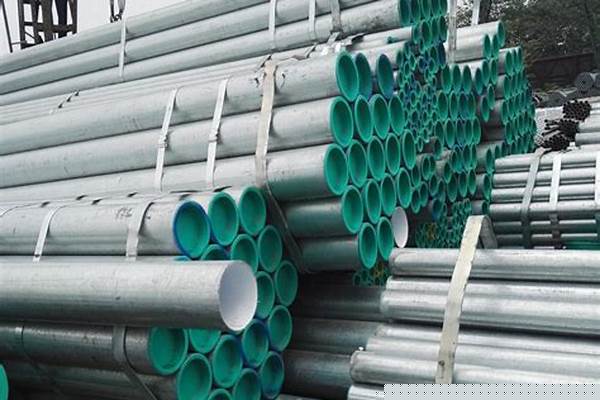

鋼襯塑給水管怎么連接

文章來源：http://m.xzhcwl.com 發布時間：2024-07-25 08:17:32 瀏覽次數：21

鋼襯塑給水管/a_鋼襯塑給水管怎么連接

大家好，今天我想和大家分享一下我在“鋼襯塑給水管/a”方面的經驗。為了讓大家更好地理解這個問題，我將相關資料進行了整理，現在就讓我們一起來學習吧。

文章目錄列表:

1.DN20給水襯塑鋼管的壁厚是多少
2.碳鋼襯塑管的連接方式有哪些?
3.涂塑鋼管和襯塑鋼管的區別
4.襯塑鋼管的優缺對比
5.曲彈雙熔管件與以下管件，不銹鋼襯塑復合管，鋼襯塑復合管有什么區別

DN20給水襯塑鋼管的壁厚是多少

1、DN20給水襯塑鋼管的壁厚是2.5mm。

2、給水襯塑鋼管是國內用得比較多的一種復合管材，幾乎人人都知道它。它在國內已經發展近五十年了，其工藝已經非常完善，它是根據市場需要、防腐性能、連接方式、性價比等諸多方面進行綜合分析后合理設計的管材，所以產品非常適用于給排水，被廣泛用在各類建筑冷熱水系統。給水襯塑鋼管采用冷拔式、內脹式、滾脹式及燒結方式加工而成，工藝的不同產品所具有的性能略有不同，但是都可以滿足工程給水管道性能標準。

碳鋼襯塑管的連接方式有哪些?

鋼襯塑管不應采用打孔的方式安裝分支管道，假如你非要采用這種方式，那你應該注意以下幾個問題：

1、打孔時內襯塑料雖然比較軟，但強行用剛性的鉆頭解決比較麻煩，容易破壞原管道內的襯塑管，且邊角不易齊整，建議結合美工刀進行開孔。

2、開孔過程中內襯塑料殘渣極易落入原管道之中，因此在操作過程中應多加注意，否則會造成末端用水點堵塞。

3、打孔或安裝分支管道不能采用電（氣）焊工具，因為那樣將破壞管道的內襯塑料，分支管的連接應采用溝槽專用管件連接。

涂塑鋼管和襯塑鋼管的區別

碳鋼襯塑管的連接方式常用的有 絲扣、溝槽、法蘭三種。

一、絲扣連接：

1、帶有保障的鐵鎖,多為大三角形或大D型, 用于裝備的復雜連結,最常見的用途就是用于保護繩和安全帶的連結。

2、管道安裝中的一種連接方式，即絲扣連接，又稱螺紋連接，它是通過內外螺紋把管道與管道、管道與閥門連接起來。這種連接主要用于鋼管、銅管和高壓管道、管件、閥門之間的連接，焊接鋼管的螺紋目前大部分采用套螺紋機操作，而對于螺紋加工精度和表面粗糙度要求很高的高壓管道都必須用車床加工。

二、溝槽連接：

溝槽管件連接技術也稱卡箍連接技術，已成為當前液體、氣體管道連接的首推技術，盡管這項技術在國內的開發時間晚于國外，但由于其技術的先進性，很快被國內市場所接收。從1998年開始研制開發到現在，經過短短幾年的開發和應用，已逐漸取代了法蘭和焊接的兩種傳統管道連接方式。不但技術上更顯成熟， 市場也普遍認可，而且得到了國家法規政策的積極引導?！　喜酃芗B接技術的應用，使復雜的管道連接工序變得簡單、快捷、方便。使管道連接技術向前邁了一大步。　　溝槽管件連接，僅在被連接管道外表面用滾槽機擠壓出一個溝槽，而不破壞管道內壁結構，這是溝槽管件連接特有的技術優點。如果采用傳統的焊接操作，許多內壁做過防腐層的管道都將遭到破壞。因此規范規定鍍鋅管道，襯塑鋼管、鋼塑復合管等都不得使用焊接和法蘭連接，否則需要二次處理。

三、法蘭連接：

就是把兩個管道、管件或器材，先各自固定在一個法蘭盤上，然后在兩個法蘭盤之間加上法蘭墊，最后用螺栓將兩個法蘭盤拉緊使其緊密結合 起來的一種可拆卸的接頭?！　∵@種連接主要用于鑄鐵管、襯膠管、非鐵金屬管和法蘭閥門等的連接，工藝設備與法蘭的連接也都采用法蘭連接。 法蘭種類，按法蘭與管道的固定方式分為螺紋法蘭、焊接法蘭、松套法蘭；按密封面形式，可分為光滑式、凹凸式、榫槽式、透鏡式和梯形槽式。 一般低壓小直徑用絲接法蘭，高壓和低壓大直徑用焊接法蘭，不同壓力的法蘭盤的厚度和連接螺栓直徑和數量是不同的。 根據壓力的不同等級，法蘭墊也有不同材料，從低壓石棉墊、高壓石棉墊及四氟墊到金屬墊都有。法蘭連接使用方便，能夠承受較大的壓力。 在工業管道中，法蘭連接的使用十分廣泛，比如在室內消火栓給水系統中，蝶閥、閘閥、止回閥等各類閥門與管道的連接。? 法蘭連接的主要特點是拆卸方便、強度高、密封性能好。安裝法蘭時要求兩個法蘭保持平行，法蘭的密封面不能碰傷，并且要清理干凈。法蘭墊片，要根據設計規定選用。

襯塑鋼管的優缺對比

一、外觀上的不同：

1、涂塑鋼管是以鋼管為基礎，外表涂覆聚乙烯等塑料粉塵。鋼管內外表面涂抹均勻，一些特別的要有防腐層，并根據用途決定是否添加阻燃劑，已達到防火目的。

2、襯塑鋼管雖然同樣是以鋼管為基礎，但其外表是鍍鋅噴漆，內襯塑料層或者防腐層，市場上，內襯PE或者PP-R塑料層居多，用于排水和給水。

二、生產工藝上的不同：

1、涂塑鋼管的產品生產工藝是鋼管先預處理加熱后進行快速涂塑，待其固化成型即可。而襯塑鋼管則包括襯塑和滾塑兩種工藝。

2、襯塑工藝是塑料管材外壁涂抹黏膠后放在已經加熱好的鋼管內部使塑料管材受熱膨脹形成。滾塑工藝則是把鋼管預處理加熱后把塑料粉塵滾撒在鋼管內壁上，待其冷卻固化。

三、連接方式上的不同：

1、涂塑鋼管的連接方式主要有法蘭連接、溝槽連接、絲扣連接等；而襯塑鋼管則是采用法蘭連接女和溝槽連接。

2、涂塑鋼管在施工安裝時可以隨意切割使用，不會因為涂層出現縮徑問題，在施工前就可以做好預處理，方便施工時直接使用。而襯塑鋼管則不可以進行隨意切割，有時還會產生縮徑問題且無法在施工前進行預處理。

擴展資料：

涂塑鋼管的施工、安裝要點：

1、應按《建筑給水涂塑復合管管道工程技術規程》CECS125：2001執行。

2、涂塑鋼管應選用下列施工機具：

（1）切割應采用金屬鋸切割；

（2）壓槽應采用專用滾槽機；

（3）彎管應采用彎管機冷彎；

（4）套絲應采用電動套絲機進行管螺紋加工；

（5）涂塑鋼管端口去毛刺和加工園角應采用銼刀加工；

（6）涂敷高強度無機溶劑液體環氧樹脂涂料應采用小毛刷或小牙刷。

3、涂塑鋼管施工程序應符合下列要求：

（1）涂塑鋼管不宜埋設于鋼筋混凝土結構層中；

（2）涂塑鋼管管道安裝中禁止進行焊接；

（3）涂塑鋼管管道安裝宜從大口徑逐漸接駁到小口徑，管口應及時封堵；

（4）涂塑鋼管在運輸、裝卸及工地施工中，嚴禁拋摔和劇烈撞擊；

（5）涂塑鋼管安裝時，管徑不大于DN50時可用彎管機冷彎，但其彎曲曲率半徑不得小于8倍管徑，彎曲角度不得大于10°。

百度百科-涂塑鋼管

百度百科-襯塑鋼管

曲彈雙熔管件與以下管件，不銹鋼襯塑復合管，鋼襯塑復合管有什么區別

1、適用范圍廣泛、規格品種齊全：

截止2013.6.19，在建筑給水行業中，高層建筑的給水管和消防管材長期使用壓力約為1.6MPa左右，因此內筋嵌入式襯塑鋼管的設計壓力確定在2.0MPa基本上能滿足建筑給水的壓力使用要求，同時這一參數也是壁厚設計的重要參數。 使用溫度也是管材設計的一個重要參數，它決定著材料的許用應力。在行業中按輸送水的溫度分為冷水和熱水，冷水溫度一般為0℃～25℃，但明裝管路內介質溫度受大氣溫度影響，我國南方夏季氣溫可高達40℃左右，而北方氣溫在冬季可低于-40℃，但是水于0℃以下就會凝固成冰，從而達不到用水的目的。因此在行業中有保溫的一些規范，使管路中水的溫度一直保持在0℃以上，以保持流體的可流動性。熱水一般用于采暖、淋浴，水溫通常為75℃以下，瞬間溫度可達為95℃左右。 介于以上調研，內筋嵌入式襯塑鋼管分為冷水型和熱水型兩大類，確定冷水型長期使用溫度為0℃～55℃，熱水型管材的長期使用溫度為0℃～75℃，瞬間溫度可達95℃。

2、生產工藝獨特：

在產品結構確定后采用何種工藝進行生產是截止2013.6.19經濟活動中至關重要的，它直接關聯了產品的生產成本和生產效率，同時又反過來對產品的結構設計、材料的選擇提出工藝上的要求。內筋嵌入式襯塑鋼管采用獨特的機械拉拔復合工藝，通過對金屬管的縮徑壓迫內層塑料管，使兩種材料產生永久性合理過盈，加之焊管內表面獨特設計的花紋內筋對塑料管外表面的嵌入作用，以及塑料管復合前的物理和化學改性，使得內筋嵌入式襯塑鋼管具有不分層、不縮管，長期使用有保障的技術特點。并于2001年獲國家實用新型專利。這種獨特的工藝生產效率高，過程控制易行，復合質量高。

3、連接方式可靠快捷：

管道之間的連接方式是建材行業最重要的問題，連接強度可不可靠、便不便于安裝、維修，能不能適應惡劣的自然條件，這些問題都是用戶、設計、施工等各個單位最關心的問題。內筋嵌入式襯塑鋼管利用冷擠壓原理在距管材端面一定距離作引伸變形成一小型圓弧槽，再將卡簧式不銹鋼卡環置入槽內，套上螺母或性擴展接口、新型搪瓷管件及其附件，旋緊即可，安裝快捷。由于卡環配合部位的錐面自鎖設計，以及采用端向和徑向的雙向密封設計，使之具有可靠的連接強度和抗?jié)B漏性能。同時由于所有管接頭采用的是可拆卸結構，加之專用活接管件的配合使用，使其維修極其方便。

4、外表面的防蝕措施完善：

眾所周知，鋼鐵的腐蝕是非常普遍的，由此帶來的經濟損失是巨大的。我們知道鋼鐵的腐蝕主要是由于電化學腐蝕，塑料的腐蝕老化主要是化學腐蝕以及紫外線照射而引起的，內筋嵌入式襯塑鋼管由于內層塑料管由外層金屬管庇護，徹底消除了塑料腐蝕老化的成因，使塑料管具有經久耐用的性能。而外層金屬管的保護卻要困難得多。內筋嵌入式襯塑鋼管的外表面采用了三層防蝕措施：第一層為鍍鋅層，鋼管形成陰極進行保護防銹。第二層：環氧底漆，在鍍鋅層外表形成致密的高分子保護膜，使之與空氣、水隔離，減緩鋅層的氧化腐蝕，從而提高管材的使用年限。第三層：面漆，加強膜的保護作用，提高產品的美觀程度。在埋地使用時，采用適當?shù)姆栏胧┮蕴岣呦到y(tǒng)的使用壽命；也可采用于襯塑鋼管為基管，外表面再覆一層塑料管的“內筋嵌入式雙面襯塑鋼管”（PE管+碳鋼管+PP管系列產品直接埋地使用。

5、焊管壁厚合理：

壁厚是一重要參數，在《機械設計手冊》第3冊給出的管道壁厚的設計公式： S=PD/（2[δ]ψ）+C 式中:S：管壁厚 P：管內介質壓力（MPa）； D：管外徑； [δ]：工作溫度下的管材許用應力（MPa）； j：管材縱向焊縫系數，無縫鋼管j = 1；對焊接鋼管j = 0.8； C：管壁厚度附加值；包括制造負偏差C1；腐蝕裕度C2；螺紋深度C3；C= C1+ C2+ C3。 內筋嵌入式襯塑鋼管按以上理論確定焊管壁厚。管道材料的許用應力[δ]一般按材料的各項強度分別除以對應的安全系數，取其中的最小值作為該材料的許用應力，該值為管道材料容許承受的應力。同時由于內筋嵌入式襯塑鋼管采用卡環式連接，冷擠壓變形制槽，不需考慮管壁厚度附加值的C3。因而與傳統鍍鋅鋼管相比，壁厚更加合理，經濟性有明顯的潛力。 1： 造價高

2： 安裝費時費力

3：不能完全解決管件連接部分對水質污染問題

鋼塑復合管

曲彈雙熔管件管件與不銹鋼襯塑復合管件、鋼襯塑復合管件區別

不銹鋼襯塑復合管、鋼襯塑復合管傳統金屬管道連接是采用卡扣式的連接方式

金屬管道本身由于自身過重，因此施工成本高，而傳統的卡扣式連接由于也是剛性連接，因此如果遇到輕微地震等問題，極其容易出現安全隱患，造成管道破裂。最后由于傳統金屬管道是金屬本身與水接觸，水中存在大量離子，因此長時間使用容易腐蝕金屬管道。不僅會造成管道承壓能力等質量和壽命下降的問題，同時也會給飲用水的衛生級別造成安全隱患。

因此曲彈雙熔管件管件在連接上做出了首先從設計上作了改進，作為輕質剛性管道它摒棄了傳統金屬管道卡扣式的連接方式

做了如下設計

1、提升安裝效率控制安裝質量

2、設計保障熔接質量

防止“虛熔”/“漏熔”雙熔承插連接結構設計

3、防止熔接堆積造成的管道縮徑、堵塞的結構設計保障通水能力

4、管道連接質量好能避免長期應用中的安全隱患，是保障管道長期免維護應用的核心部件。

好了，今天關于“鋼襯塑給水管/a”的話題就講到這里了。希望大家能夠通過我的講解對“鋼襯塑給水管/a”有更全面、深入的了解，并且能夠在今后的學習中更好地運用所學知識。
