低壓流體輸送用焊接鋼管壁厚標準

文章來源：http://m.xzhcwl.com 發布時間：2024-06-26 18:00:54 瀏覽次數：35

焊接鋼管壁厚標準/a_低壓流體輸送用焊接鋼管壁厚標準

很高興有機會和大家一起談?wù)摵附愉摴鼙诤駱?biāo)準/a的話題。這個問題集合包含了一些常見和深入的問題，我將詳細回答每一個問題，并分享我的見解和觀點。

文章目錄列表:

1.鋼管厚度偏差國家規范
2.焊接鋼管標準DN400壁厚是多少
3.腳手架鋼管壁厚標準
4.焊接鋼管壁的厚度對照表是什么？

鋼管厚度偏差國家規范

法律分析：低壓流體輸送用焊接鋼管GB/T3091-2008允許鍍鋅鋼管壁厚偏差是正負10%。

公稱壁厚：2.0、2.5、2.8、3.2、3.5、3.8、4.0、4.5。

系數參數（c）：1.064、1.051、1.045、1.040、1.036、1.034、1.032、1.028。

法律依據：《特種設備質量監督與安全監察規定》 第四條 國家質量技術監督局統一負責全國特種設備的質量監督與安全監察工作；地方質量技術監督行政部門負責本行政區域內特種設備的質量監督與安全監察工作;各級質量技術監督行政部門的特種設備安全監察機構(以下簡稱特種設備安全監察機構)在各自職責范圍內，負責實施特種設備的質量監督與安全監察。各級特種設備安全監察機構在實施特種設備的質量監督與安全監察時，應當發揮行業部門、社會中介組織的作用。

焊接鋼管標準DN400壁厚是多少

DN（公稱通徑）250一般是行業所說的273，焊接鋼管（螺旋鋼管）厚度一般在6-8mm之間較為常見。

擴展資料：

國標焊接鋼管執行的標準為國標，主要的標準有GB/T3091-1993（低壓流體輸送用鍍鋅焊接鋼管），GB/T9711-2008，一般低壓流體輸送，用螺旋縫埋弧焊鋼管SY5037-2000。

作液體輸送用：給水、排水。作氣體輸送用：煤氣、蒸氣、液化石油氣。作結構用：作打樁管、作橋梁；碼頭、道路、建筑結構用管等。

國標焊接鋼管主要使用的材質Q235A，Q235B、Q235C、20#、Q345（16Mn）、L245(B)、L290（X42）、L320（X46）、L360（X52）、L390(X56)、L415(X60)、L450(X65)、L485(X70)、L555(X80)。

國標焊接鋼管根據焊縫的不同可以分為螺旋國標焊接鋼管和直縫國標國標焊接鋼管。

參考資料：

國標焊接鋼管

腳手架鋼管壁厚標準

DN400的壁厚根據GB/T 21835-2008《焊接鋼管尺寸及單位長度重量 》的規定，DN400的壁厚有：2.6、2.8、2.9、3.1、3.2、3.4、3.6、3.8、4.0、4.37、4.5、4.78、5.0、5.16、5.4、5.56、5.6、6.02、6.3、6.35、7.0、7.92、8.0、8.74、8.8、9.53、10.0、10.31、11.0、11.91、12.5、12.7、14.2、15.05、16.0、16.66、17.5、19.05、20.0、20.62、22.2、23.83、25.0、26.19、28.0、28.58、30.0。

公稱直徑DN代表公稱直徑。一般來說，管子的直徑可分為外徑、內徑、公稱直徑。如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示，在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也較公稱通徑，是管子（或者管件）的規格名稱。管子的公稱直徑和其內徑、外徑都不相等，例如：公稱直徑為100mm的無縫鋼管有102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，因此，該鋼管的內徑為（108-5-5）＝98MM，但是它不完全等于鋼管外徑減兩倍壁厚之差，也可以說，公稱直徑是接近于內徑，但是又不等于內徑的一種管子直徑的規格名稱。

焊接鋼管壁的厚度對照表是什么？

以下是一些腳手架鋼管壁厚標準

中國標準：中國國家標準GB/T13793焊接鋼管的螺紋連接腳手架用鋼管規定了腳手架鋼管的壁厚標準。根據該標準，一般腳手架鋼管的壁厚可以選擇3.5mm、3.8mm、4.0mm等。

歐洲標準：根據歐洲標準EN39，腳手架鋼管的壁厚通常為4.0mm。

美國標準：根據美國標準ASTMA53/A53M，腳手架鋼管的壁厚一般為3.6mm、3.8mm、4.0mm等。

英國標準：根據英國標準BS1139-2.2，腳手架鋼管的壁厚通常為4.0mm。

澳大利亞標準：根據澳大利亞標準AS/NZS1576.3，腳手架鋼管的壁厚一般為4.0mm。

加拿大標準：根據加拿大標準CSAS269.2，腳手架鋼管的壁厚通常為4.0mm。

德國標準：DIN4421腳手架承載塔和腳手架桿的尺寸：該標準規定了德國地區使用的腳手架鋼管的尺寸、壁厚和其他相關要求。

新加坡標準：SS280可調式腳手架用的扣件和連接器之設計及試驗要求：該標準規定了新加坡地區使用的可調式腳手架中鋼管扣件和連接器的設計和試驗要求。

關于腳手架

1、腳手架的作用是什么？腳手架的主要作用是為施工工人提供穩定的工作平臺，使其能夠安全、便捷地進行高處作業。它還可以提供支撐和支持結構的功能，用于搭建和維護建筑物。

2、腳手架的組成部分有哪些？腳手架通常由鋼管、鋼板、連接件、調節桿等構成。其中，鋼管是主要的承重材料，連接件用于連接和固定鋼管，鋼板則作為工作平臺。

3、腳手架的分類有哪些？腳手架可根據不同的搭建方式和使用場景進行分類。常見的腳手架分類包括管式腳手架、門式腳手架、懸挑腳手架、懸臂腳手架等。

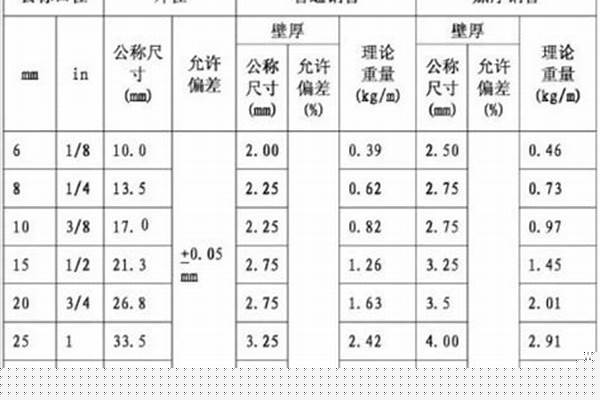

國標焊管及鍍鋅管規格重量表(按GB/T3091—2001標準執行)

規格 外徑mm 壁厚mm 最小壁厚mm 焊管（6米定尺） 鍍鋅管(6米定尺）

米重kg 根重kg 米重kg 根重kg

公稱內徑 英寸

DN15 1/2 21.3 2.8 2.45 1.28 7.68 1.357 8.14

DN20 3/4 26.9 2.8 2.45 1.66 9.96 1.76 10.56

DN25 1 33.7 3.2 2.8 2.41 14.46 2.554 15.32

DN32 1.25 42.4 3.5 3.06 3.36 20.16 3.56 21.36

DN40 1.5 48.3 3.5 3.06 3.87 23.22 4.10 24.60

DN50 2 60.3 3.8 3.325 5.29 31.74 5.607 33.64

DN65 2.5 76.1 4.0 3.5 7.11 42.66 7.536 45.21

DN80 3 88.9 4.0 8.38 50.28 8.88 53.28

DN100 4 114.3 4.0 10.88 65.28 11.53 69.18

DN125 5 140 4.5 15.04 90.24 15.942 98.65

DN150 6 168.3 4.5 18.18 109.08 19.27 115.62

DN200 8 219.1 6.0

（焊管）

31.53 189.18

DN200 8 219.1 6.5

（熱鍍鋅） 36.12 216.72

鍍鋅鋼管常用規格

公稱口徑 外徑 壁厚 鍍鋅管壁黑鐵管增加的重量系數

MM MM MM 普通鋼管 加厚鋼管

6 10.0 2 1.064 1.059

8 13.5 2.75 1.056 1.046

10 17.0 3.50 1.056 1.046

15 21.3 3.15 1.047 1.039

20 26.8 3.40 1.046 1.039

25 33.5 4.25 1.039 1.032

32 42.3 5.15 1.039 1.032

40 48.0 4.00 1.036 1.030

50 60.0 5.00 1.036 1.028

65 75.5 5.25 1.034 1.028

80 88.5 4.25 1.032 1.027

100 114.0 7.00 1.032 1.026

125 140.0 7.50 1.028 1.023

150 165.0 7.50 1.028 1.023

說明：W=C*[0.02466*(D-S)*S]

W--鍍鋅管每米重量：kg/m

C--鍍鋅管比黑鐵管增加的重量系數

D--黑鐵管的外徑

S--黑鐵管的壁厚

W=0.02466*S*(公稱外徑-S)

鍍鋅鋼管每米重量=0.02466x壁厚x（外徑-壁厚）X1.06

鍍鋅管也是鋼材，表面度了一層薄薄得鋅，密度7.85kg/cm3

鋼管的重量=0.25×π×(外徑平方-內徑平方)×L×鋼鐵比重 其中：π = 3.14 L=鋼管長度 鋼鐵比重取7.8 所以， 鋼管的重量=0.25×3.14×(外徑平方-內徑平方)×L×7.8 * 如果尺寸單位取米（M）,則計算的重量結果為公斤（Kg）

鋼的密度為： 7.85g/cm3

鋼材理論重量計算

鋼材理論重量計算的計量單位為公斤（ kg ）。其基本公式為：

W（重量，kg ）=F(斷面積 mm2)×L(長度，m)×ρ(密度，g/cm3)×1/1000

各種鋼材理論重量計算公式如下：

名稱（單位）

計算公式 符號意義 計算舉例

圓鋼 盤條（kg/m）

W= 0.006165 ×d×d

d = 直徑mm

直徑100 mm 的圓鋼，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg

螺紋鋼（kg/m）

W= 0.00617 ×d×d

d= 斷面直徑mm

斷面直徑為12 mm 的螺紋鋼，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg

方鋼（kg/m）

W= 0.00785 ×a ×a

a= 邊寬mm

邊寬20 mm 的方鋼，求每m 重量。每m 重量= 0.00785 ×202=3.14kg

扁鋼

（kg/m）

W= 0.00785 ×b ×d

b= 邊寬mm

d= 厚mm

邊寬40 mm ，厚5mm 的扁鋼，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg

六角鋼

（kg/m）

W= 0.006798 ×s×s

s= 對邊距離mm

對邊距離50 mm 的六角鋼，求每m 重量。每m 重量= 0.006798 ×502=17kg

八角鋼

（kg/m）

W= 0.0065 ×s ×s

s= 對邊距離mm

對邊距離80 mm 的八角鋼，求每m 重量。每m 重量= 0.0065 ×802=41.62kg

等邊角鋼

（kg/m）

= 0.00785 ×[d （2b – d ）+0.215 （R2 – 2r 2 ）]

b= 邊寬

d= 邊厚

R= 內弧半徑

r= 端弧半徑

求20 mm ×4mm 等邊角鋼的每m 重量。從冶金產品目錄中查出4mm ×20 mm 等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（2 ×20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.15kg

不等邊角鋼

（kg/m）

W= 0.00785 ×[d （B+b – d ）+0.215 （R2 – 2 r 2 ）]

B= 長邊寬

b= 短邊寬

d= 邊厚

R= 內弧半徑

r= 端弧半徑

求30 mm ×20mm ×4mm 不等邊角鋼的每m 重量。從冶金產品目錄中查出30 ×20 ×4 不等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（30+20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.46kg

槽鋼

（kg/m）

W=0.00785 ×[hd+2t （b – d ）+0.349 （R2 – r 2 ）]

h= 高

b= 腿長

d= 腰厚

t= 平均腿厚

R= 內弧半徑

r= 端弧半徑

求80 mm ×43mm ×5mm 的槽鋼的每m 重量。從冶金產品目錄中查出該槽鋼t 為8 ，R 為8 ，r 為4 ，則每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 – 5 ）+0.349 ×（82–4 2 ）]=8.04kg

工字鋼（kg/m）

W= 0.00785 ×[hd+2t （b – d ）+0.615 （R2 – r 2 ）]

h= 高

b= 腿長

d= 腰厚

t= 平均腿厚

R= 內弧半徑

r= 端弧半徑

求250 mm ×118mm ×10mm 的工字鋼每m 重量。從金屬材料手冊中查出該工字鋼t 為13 ，R 為10 ，r 為5 ，則每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 –10 ）+0.615 ×（102 –5 2 ）]=42.03kg

鋼板（kg/m2）

W= 7.85 ×d

d= 厚

厚度 4mm 的鋼板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg

鋼管（包括無縫鋼管及焊接鋼管（kg/m）

W= 0.02466 ×S （D – S ）

D= 外徑

S= 壁厚

外徑為60 mm 壁厚4mm 的無縫鋼管，求每m 重量。每m 重量= 0.02466 ×4 ×（60 –4 ）=5.52kg

今天的討論已經涵蓋了“焊接鋼管壁厚標準/a”的各個方面。我希望您能夠從中獲得所需的信息，并利用這些知識在將來的學習和生活中取得更好的成果。如果您有任何問題或需要進一步的討論，請隨時告訴我。
