穿線管厚度標準

文章來源：http://m.xzhcwl.com 發布時間：2024-06-24 08:42:52 瀏覽次數：24

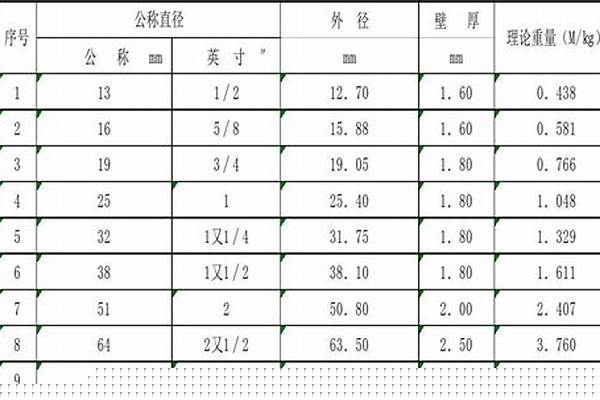

穿線管厚度/a_穿線管厚度標準

大家好，今天我將為大家詳細介紹穿線管厚度/a的問題。為了更好地呈現這個問題，我將相關資料進行了整理，現在就讓我們一起來看看吧。

文章目錄列表:

1.pvc電線管規格和壁厚？PVC穿線管國家標準
2.rc穿線管壁厚國家標準
3.JDG管不同規格有什么厚度?
4.PVC穿線管各種規格的壁厚是多少
5.電線穿線管的國標厚度是多少？

pvc電線管規格和壁厚？PVC穿線管國家標準

一、pvc電線管規格和壁厚

PVC電工套管的分類，分為L型（輕型）、M型（中型）、H型（重型）。

（一）執行標準

JG/T3050-1998

（二）產品規格

分為輕型-205、中型-305、重型-405三種。

1、輕型-205 外徑 ￠16mm-￠50mm

2、中型-305 外徑 ￠16mm-￠50mm

3、重型-405 外徑 ￠16mm-￠50mm

（三）產品壁厚

公稱外徑分別為16、20、25、32、40的產品厚度如下：

1、16外徑的輕、中、重厚度分別為：1.00（輕，允許差+0.15）、1.20（中，允許差+0.3）、1.6（重，允許差+0.3）。

2、20外徑的中、重（沒有輕型的）厚度分別為：1.25（中，允許差+0.3）、1.8（重，允許差+0.3）。

3、25外徑的中、重（沒有輕型的）厚度分別為：1.50（中，允許差+0.3）、1.9（重，允許差+0.3）。

4、32外徑的輕、中、重厚度分別為：1.40（輕，允許差+0.3）、1.80（中，允許差+0.3）、2.4（重，允許差+0.3）。

5、40外徑的輕、中、重厚度分別為：1.80（輕、中型，允許差+0.3）、2.0（重，允許差+0.3）。

二、PVC穿線管國家標準

PVC穿線管（阻燃穿線管）目前執行的國家標準有公安部行業標準GA305-2001、建設部標準JG3050-2000和地方標準DB51/169-96以及一些企業標準。

根據PVC穿線管標準JG3050標準規定，PVC穿線管可以分為輕型、中型、重型阻燃穿線管材，每個型號又可以分為16、20、25、32、40、50、63幾種。

根據壁厚的不同，其內徑也不同，常用的PVC穿線管的壁厚有A型加厚型、B型通用型、C型薄壁型三種。一般工程采用最多的是B型管。其它規格的如果量大有的廠家可以定制生產。

若執行的標準是公安部標準的穿線管質量最優，符合該標準的穿線管特別在消防安全上最可靠；執行的標準是建設部標準的穿線管質量次之，執行的標準是地方標準和企業標準的穿線管質量又次之。

普通家庭用戶安裝選用的阻燃穿線管只要能達到建設部的標準即可，如果是建筑工程領域使用的穿線管，為了滿足消防安全的要求，一定要達到公安部行業標準。

另外PVC穿線管作為阻燃建筑材料產品在用于有防火要求的建筑物或部位時，還應滿足國家標準GB8624-1997《建筑材料燃燒性能分級方法》中相應的防火級別的要求。

rc穿線管壁厚國家標準

根據《自動噴水滅火系統施工及驗收規范》要求：

消防管道的規格用公稱直徑DN表示，而不是DH。

1、公稱壓力PN≤1.0Mpa，消防管道采用低壓流體輸送用鍍鋅焊接鋼管，管壁厚度如下：DN65，壁厚S=4.0mm；DN80，壁厚S=4.0mm；DN100，壁厚S=4.00mm；DN125，壁厚S=4.00mm；DN150，壁厚=4.5mm；GB/T3091-2008里規定的鍍鋅鋼管的最大規格為DN150。

2、當DN>150，應采用流體輸送無縫鋼管（GB/T8163-2008），DN200，壁厚D=7.0mm；（無縫鋼管通常用外徑乘壁厚表示，則該管表示為D219×7，D219×7屬于公稱直徑DN200這一規格系列）

DN300，壁厚S=8.0mm；（則該管表示為D325×8，D325×8屬于公稱直徑DN300這一規格系列）

擴展資料

配管一般分暗埋和明敷兩大類，其中暗埋又分為建筑物構件內的暗埋和吊頂內的敷設兩種。對新建建筑物，均采用管線盒在建筑構件內預埋，消防自動報警系統規范也明確規定要做好施工中的隱蔽工程及記錄。

但在實際施工過程中，常會遇到預埋的管子不通，必須進行疏通處理，造成材料和人工的浪費，同時也為后期施工增加了難度。

因此，管線盒預埋時，須做好管、盒的固定：用鐵絲將管線捆扎在底筋上，使之不易移位，將金屬管子入盒，盒外側應套鎖母，內側應裝護口，管口應用廢紙?zhí)顚?shí)，便于查找。塑料管入盒也應采取相應固定措施。

百度百科——穿線管

JDG管不同規格有什么厚度?

厚度應不小于2.0mm，明敷或暗敷于干燥場所穿線管厚度不小于1.5mm。查詢《建筑給排水設計規范》的相關信息得知，rc穿線管壁厚必須符合設計要求才能使用，其標準是厚度應不小于2.0mm，明敷或暗敷于干燥場所穿線管厚度不小于1.5mm。標準是由一個公認的機構制定和批準的文件。

PVC穿線管各種規格的壁厚是多少

JDG管國家標準厚度：

標準：Φ16，厚度1.5mm，壁厚答應誤差：±0.15mm

標準：Φ20，厚度1.6mm，壁厚答應誤差：±0.15mm

標準：Φ25，厚度1.6mm，壁厚答應誤差：±0.15mm

標準：Φ32，厚度1.6mm，壁厚答應誤差：±0.15mm

標準：Φ40，厚度1.6mm，壁厚答應誤差：±0.15mm

標準：Φ50，厚度1.6mm，壁厚答應誤差：±0.15mm

六種規格。

JDG管規格型號詳細介紹:

JDG管壁厚有:1.0毫米、1.毫米、1.2毫米、1.5毫米、1.6毫米，5種壁厚的JDG管里邊有非標準/國家標準。

JDG?管原廠長短為4M、3M。六種規格。

國家標準JDG管壁厚為1.6毫米，鋪設、家裝吊頂鋪裝均能用﹔非標準型JDG管壁厚為1.2毫米這些，僅關鍵用以家裝吊頂鋪裝。

電線穿線管的國標厚度是多少？

PVC穿線管分為L型(輕型)M型(中型)H型(重型)?，公稱外徑分別為：16、20、25、32、40的產品厚度如下：?

1、16外徑的輕、中、重厚度分別為：1.00（輕，允許差+0.15）、1.20（中，允許差+0.3）、1.6（重，允許差+0.3）。?

2、20外徑的中、重（沒有輕型的）厚度分別為：1.25（中，允許差+0.3）、1.8（重，允許差+0.3）。?

3、25外徑的中、重（沒有輕型的）厚度分別為：1.50（中，允許差+0.3）、1.9（重，允許差+0.3）。?

4、32外徑的輕、中、重厚度分別為：1.40（輕，允許差+0.3）、1.80（中，允許差+0.3）、2.4（重，允許差+0.3）。

5、40外徑的輕、中、重厚度分別為：1.80（輕、中型，允許差+0.3）、2.0（重，允許差+0.3）。

擴展資料：

電線埋墻必需穿線管，一般可選的PVC穿線管/PE穿線管：價格實惠，可彎曲，絕緣性能好。其實一般家庭選擇PVC穿線管/PE穿線管就非常不錯了，只是要選擇結實的，簡單方法就是用腳踩一下，不會被踩癟的就是好的。最后提醒一下：無論使用哪種穿線管，電線在管內都不能有接頭。

電路改造應避免死線：再好的電路質量，也難保以后會出現故障，需要更換線路，這個時候，埋墻的電線能夠方便的拽出更換就顯得非常重要，所以在電改施工中要避免造成日后無法拽動的“死線”：

1、當然最重要的是要使用穿線管埋線。

2、電路走線應該把握“兩端間最近距離走線”，不能無故繞線，這樣不但會造成死線，還會增大電改投入。

3、一根穿線管中不要穿太多線，穿線后都應該拽一下，看看是否可以輕松拽動。

4、線路有接頭必需在接頭處留暗盒扣面板，日后更換和維修都方便。

5、管徑小于25的PVC穿線管拐彎應用彎管器，不能加彎頭拐彎，直角死彎往往會造成死線

PVC管材的材料學名叫聚氯乙烯,是一種熱塑性樹脂材質,它有著非常好的機械性能,抗張強度60MPa左右.在制管的過程中添加一些輔助劑會使PVC管材具有難燃,耐酸堿,耐磨的性能,還有對穿線管來說最重要的絕緣性.就是這些優異的特點使得PVC穿線管占領了巨大的市場.

不同應用領域要求PVC管有不同的功能,所以PVC穿線管在應用時也會有所不同,下面小編帶大家看看不同場所在使用PVC穿線管的時候怎么使用好.

1、對于暗敷于墻體內、埋敷于地下不燃燒體內的線管,以及農村建筑等普通民房家裝用線管,須采用具有一定的阻燃性能,同時滿足物理力學性能要求的PVC穿線管.根據精細和地方進行.

2、對于火災危險性較高的場所,如賓館、飯店、商場（大型超市）、圖書館、歌舞娛樂場所等公眾聚集場所的吊頂及地板內的線路進行穿管保護時,因其頂棚地板內有較多可燃、易燃材料,應當選用燃燒性能級別較高的阻燃PVC穿線管.

3、對于消防用配電線路、火災自動報警系統電氣線路應當強制要求使用滿足公安部行標的阻燃PVC穿線管.

4、對于文物古建筑明敷電氣線路改造、室內裝飾裝修和房屋二次裝修以及舊、老建筑改造時需采用明敷線路的（隱藏于吊頂、地板內）,必須采用燃燒性能B1級以上的阻燃PVC穿線管.

參考資料：

百度百科--穿線管

JDG管國標生產設計標準是根據：

GBT20041.1-2015電纜管理用導管系統第1部分通用要求

GB∕T20041.21-2017電纜管理用導管系統第21部分：剛性導管系統的特殊要求

看完你會覺得很奇怪，這2份標準為什么沒有說明厚度標準？

其實JDG管規格/型號/壁厚允許偏差，是根據標準《套接緊定式鋼導管電線管路施工及驗收規程CECS_120-2007》A.0.1上有注明。

Φ16的jdg穿線管的國標厚度是1.5mm，其他的20/25/32/40/50jdg穿線管國標厚度都是1.6mm。

今天的討論已經涵蓋了“穿線管厚度/a”的各個方面。我希望您能夠從中獲得所需的信息，并利用這些知識在將來的學習和生活中取得更好的成果。如果您有任何問題或需要進一步的討論，請隨時告訴我。
